Kontroler CNC SZGH1000MDb – Panel C - 4 osie
 Modernizacja frezarek CNC

Nowoczesny sterownik CNC do modernizacji obrabiarek

Kontroler CNC SZGH1000MD z panelem operatorskim C to profesjonalny system sterowania przeznaczony do 4-osiowych frezarek CNC.
Urządzenie zostało zaprojektowane z myślą o modernizacji (retroficie) maszyn, w których mechanika jest w bardzo dobrym stanie, natomiast istniejące sterowanie jest przestarzałe, niekompatybilne ze współczesnymi wymaganiami lub uszkodzone.

Zastosowanie nowoczesnego kontrolera CNC pozwala przywrócić maszynie pełną funkcjonalność, poprawić jakość obróbki oraz znacząco obniżyć koszty w porównaniu z zakupem nowej obrabiarki.

Zastosowanie kontrolera SZGH1000MDb

Sterownik SZGH1000MDb idealnie sprawdza się w:

• modernizacji starszych frezarek CNC,

• retroficie centrów obróbczych,

• wymianie awaryjnych lub niedostępnych systemów sterowania,

• unowocześnianiu maszyn w działach utrzymania ruchu,

• projektach, gdzie liczy się stosunek koszt–efekt.

Jest to rozwiązanie szczególnie atrakcyjne dla działów zakupów i zaopatrzenia, które poszukują niezawodnego systemu sterowania bez konieczności inwestowania w nową maszynę.

Najważniejsze funkcje i możliwości

Kluczowe Zalety i Funkcjonalności

1. Profesjonalna obsługa 4 osi Model ten obsługuje pełne sterowanie dla 4 osi (X, Y, Z + A), co pozwala na realizację skomplikowanych detali, w tym obróbkę z użyciem podzielnicy lub stołu obrotowego.

2. Intuicyjny interfejs (Styl Fanuc) Jeśli Ty lub Twoi operatorzy mieliście styczność z systemami typu Fanuc, obsługa SZGH będzie naturalna i prosta. Skraca to czas wdrożenia i szkolenia pracowników.

3. Panel typu C – Kompaktowa Ergonomia Zintegrowany panel operatorski (Panel C) łączy w sobie ekran, klawiaturę numeryczną oraz przyciski funkcyjne w jednej, estetycznej obudowie przemysłowej. Jest to idealne rozwiązanie do zabudowy w istniejących szafach sterowniczych.

4. Zaawansowane funkcje technologiczne:

• PLC: Wbudowany programowalny sterownik logiczny do obsługi peryferiów (chłodziwo, smarowanie, magazyn narzędzi).

• ATC: Obsługa automatycznej wymiany narzędzi (magazyny liniowe i talerzowe).

• Gwintowanie na sztywno: Precyzyjne gwintowanie dzięki synchronizacji wrzeciona z osią Z.

• Funkcja Makro: Możliwość tworzenia własnych, zaawansowanych cykli obróbczych.

Sterowanie 4 osiami

Kontroler umożliwia jednoczesne sterowanie czterema osiami (X, Y, Z + oś obrotowa), co pozwala realizować złożone operacje frezarskie oraz obróbkę wieloosiową.

Obsługa standardowego kodu G

Pełna kompatybilność z G-code umożliwia współpracę z popularnymi systemami CAD/CAM i szybkie wdrożenie do istniejących procesów produkcyjnych.

Wysoka precyzja i płynność ruchu

Zaawansowane algorytmy interpolacji zapewniają płynne ruchy osi, wysoką dokładność pozycjonowania oraz bardzo dobrą jakość powierzchni obrabianych detali.

Współpraca z różnymi napędami

Sterownik obsługuje zarówno serwonapędy, jak i napędy krokowe, co ułatwia dopasowanie do istniejącej konfiguracji maszyny.

Rozbudowane wejścia i wyjścia

Duża liczba wejść i wyjść cyfrowych pozwala na integrację z:

• krańcówkami,

• czujnikami,

• automatyką pomocniczą,

• układami bezpieczeństwa maszyny.

Nowoczesna komunikacja

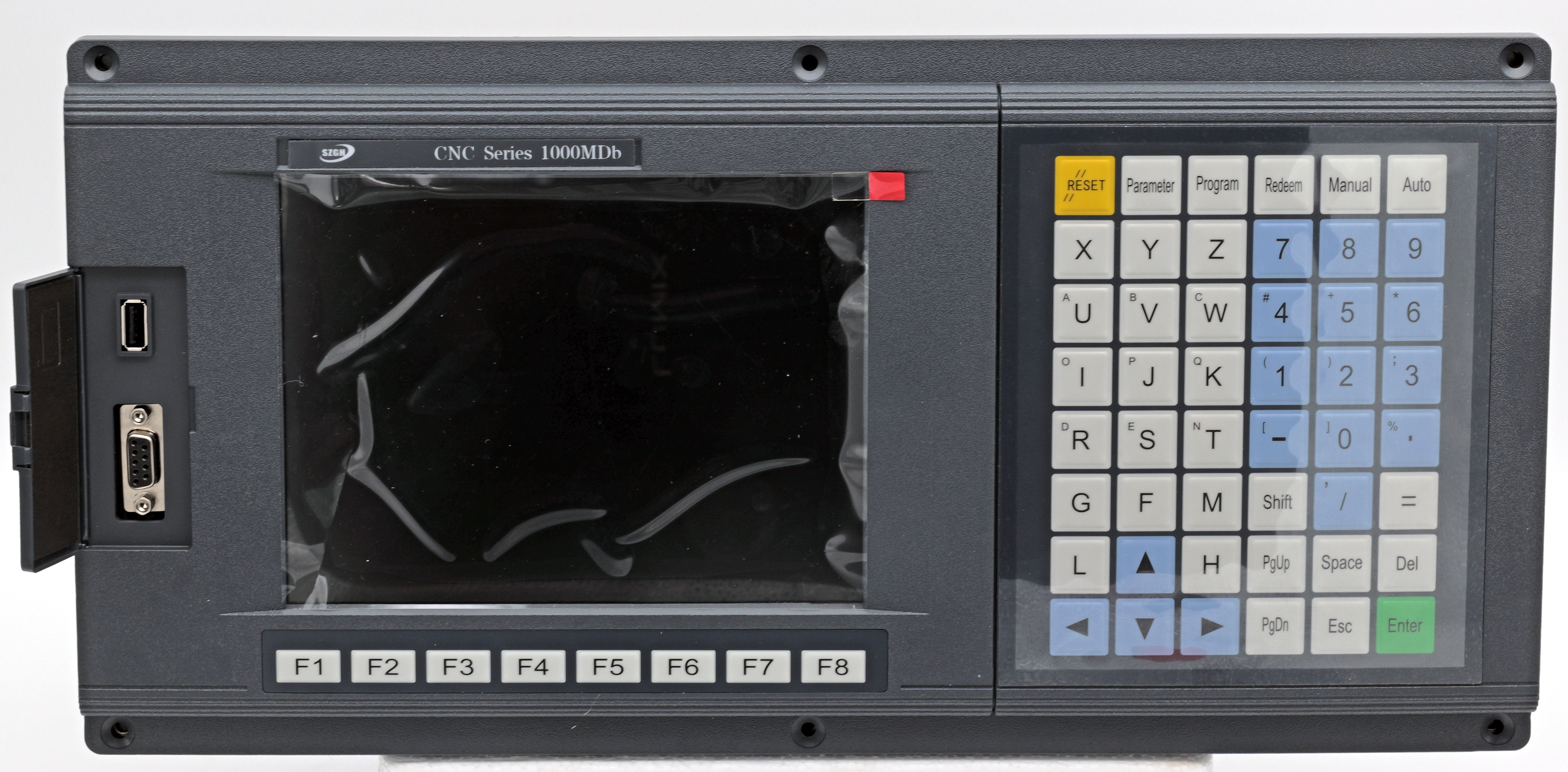

Porty USB oraz RS-232 umożliwiają szybkie wgrywanie programów obróbczych i łatwą komunikację z komputerem.

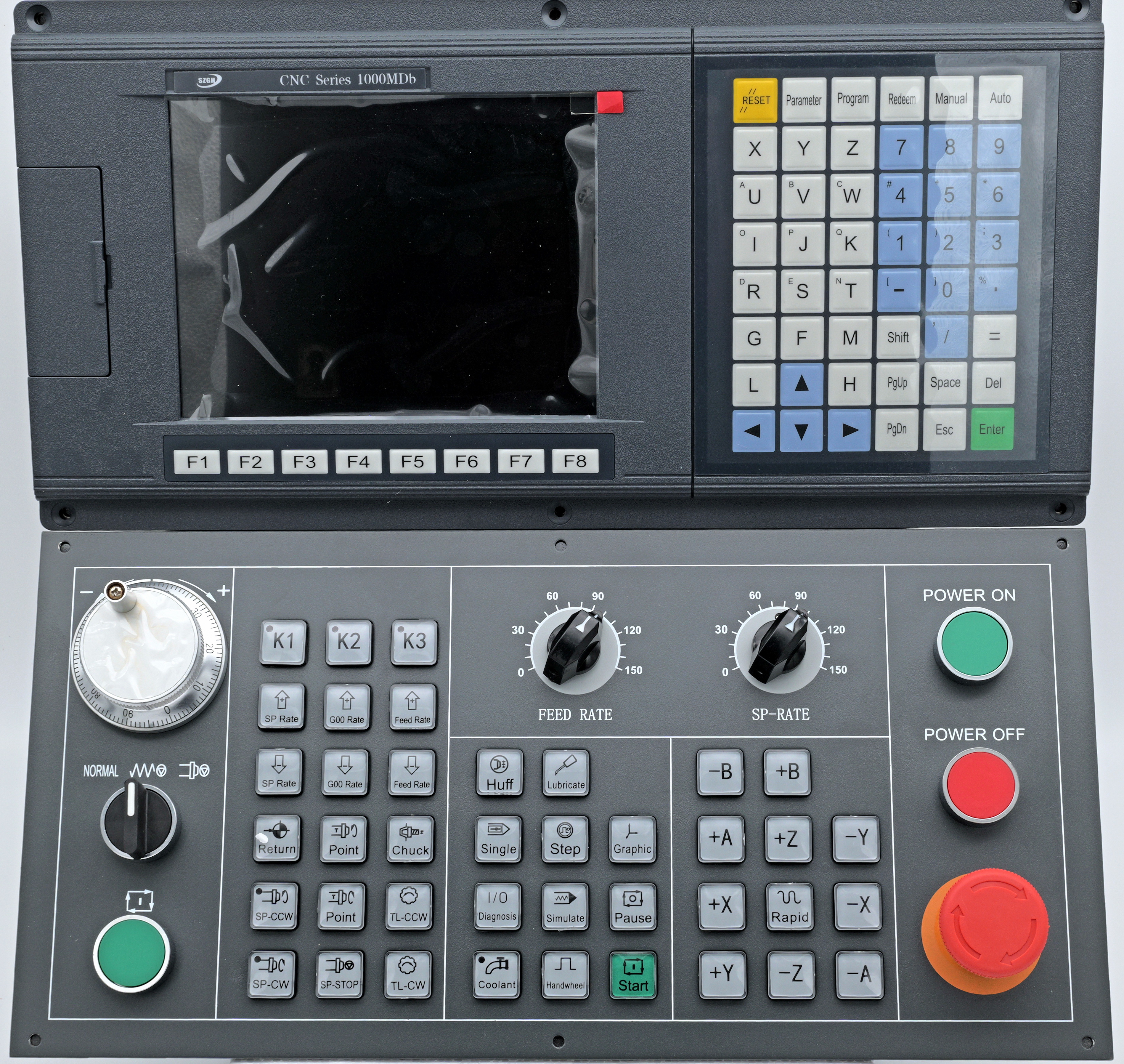

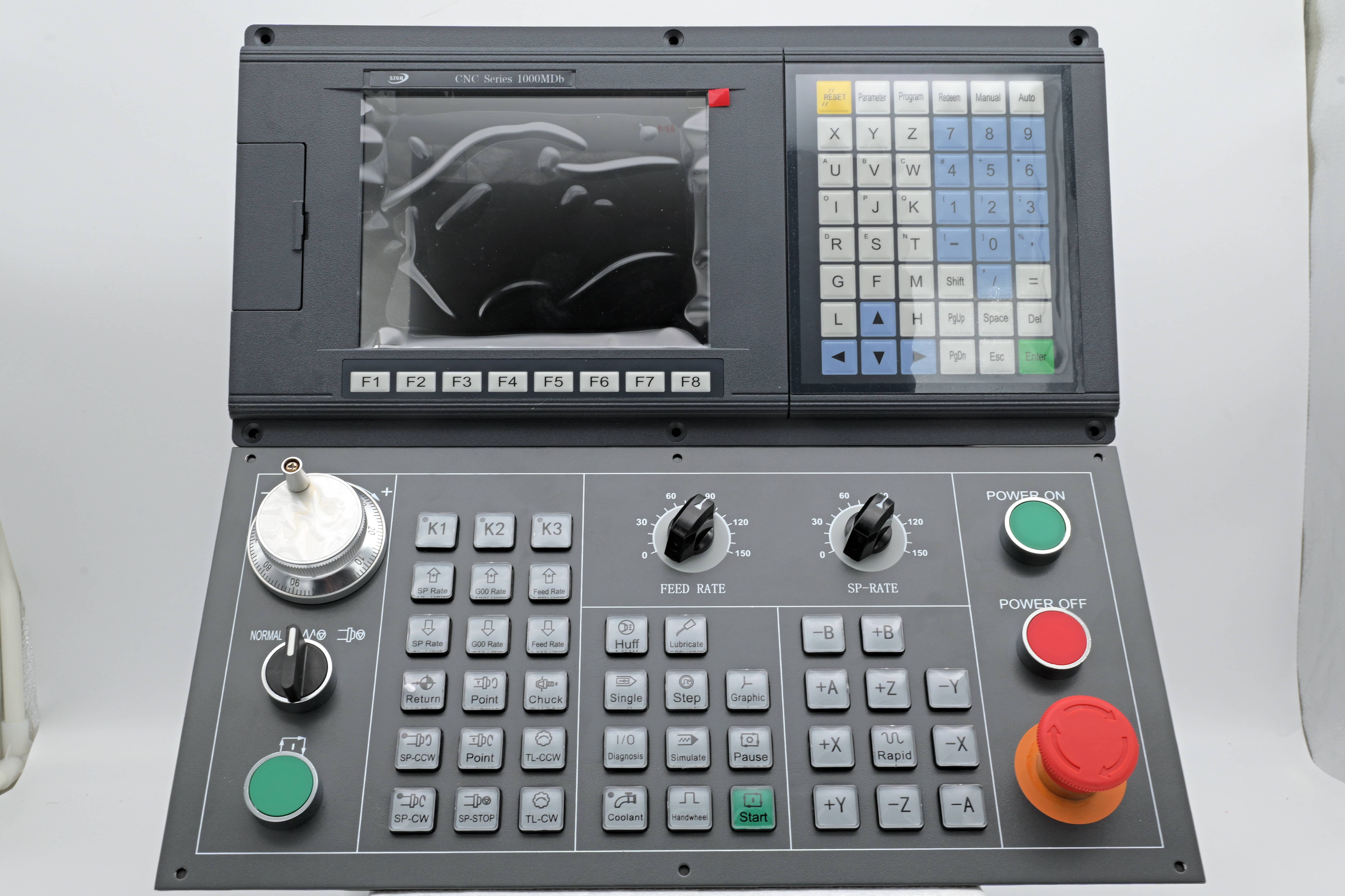

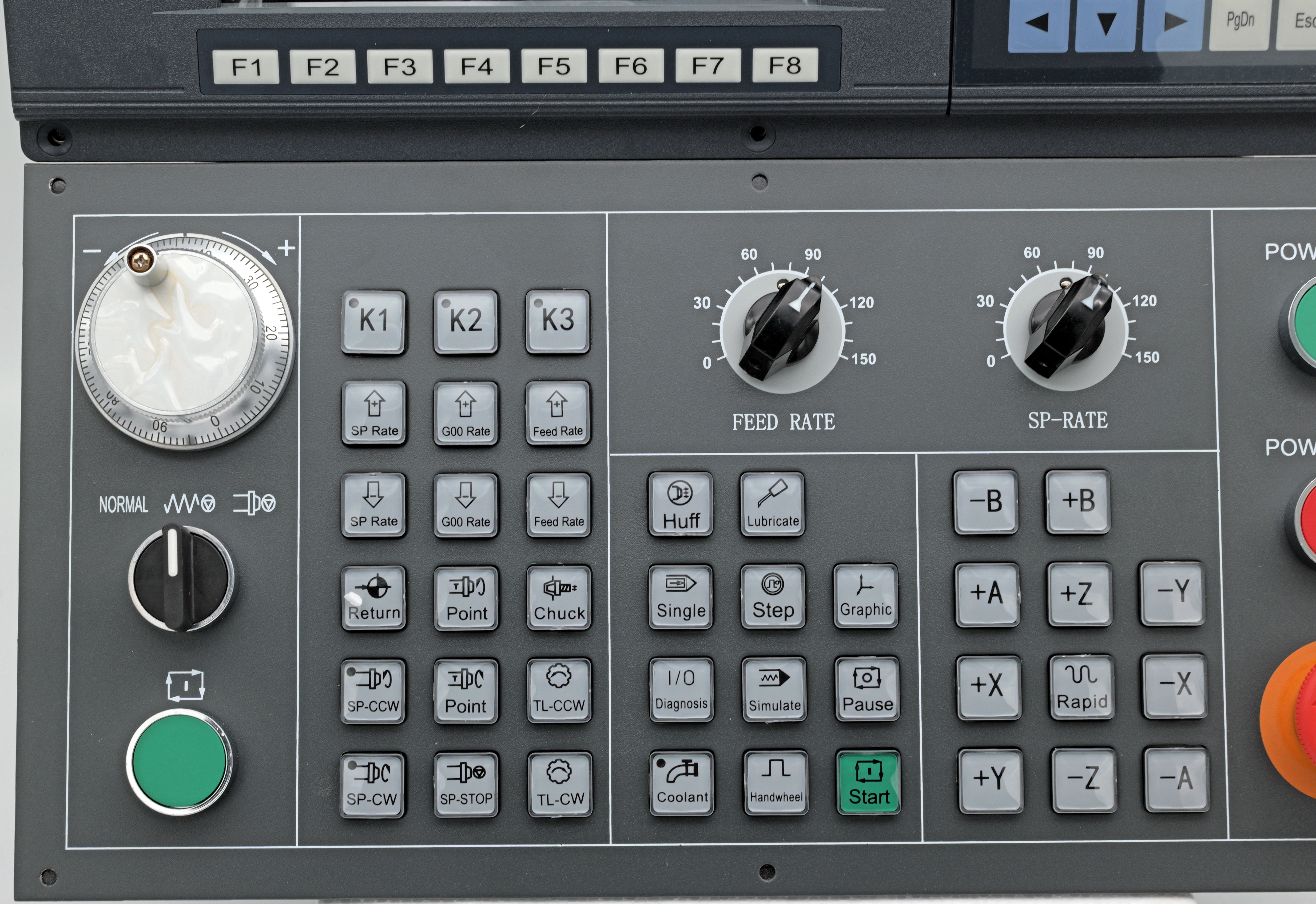

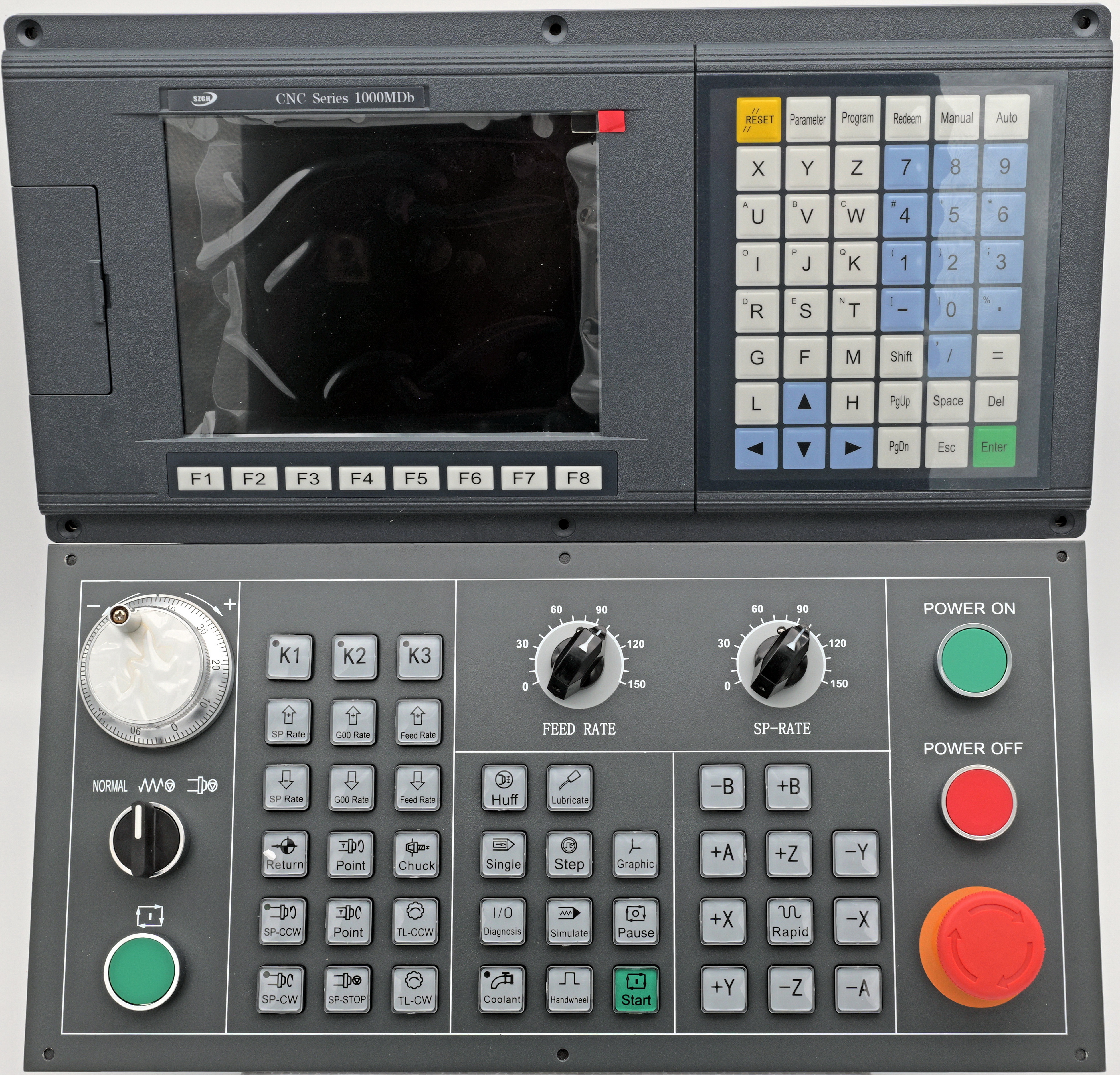

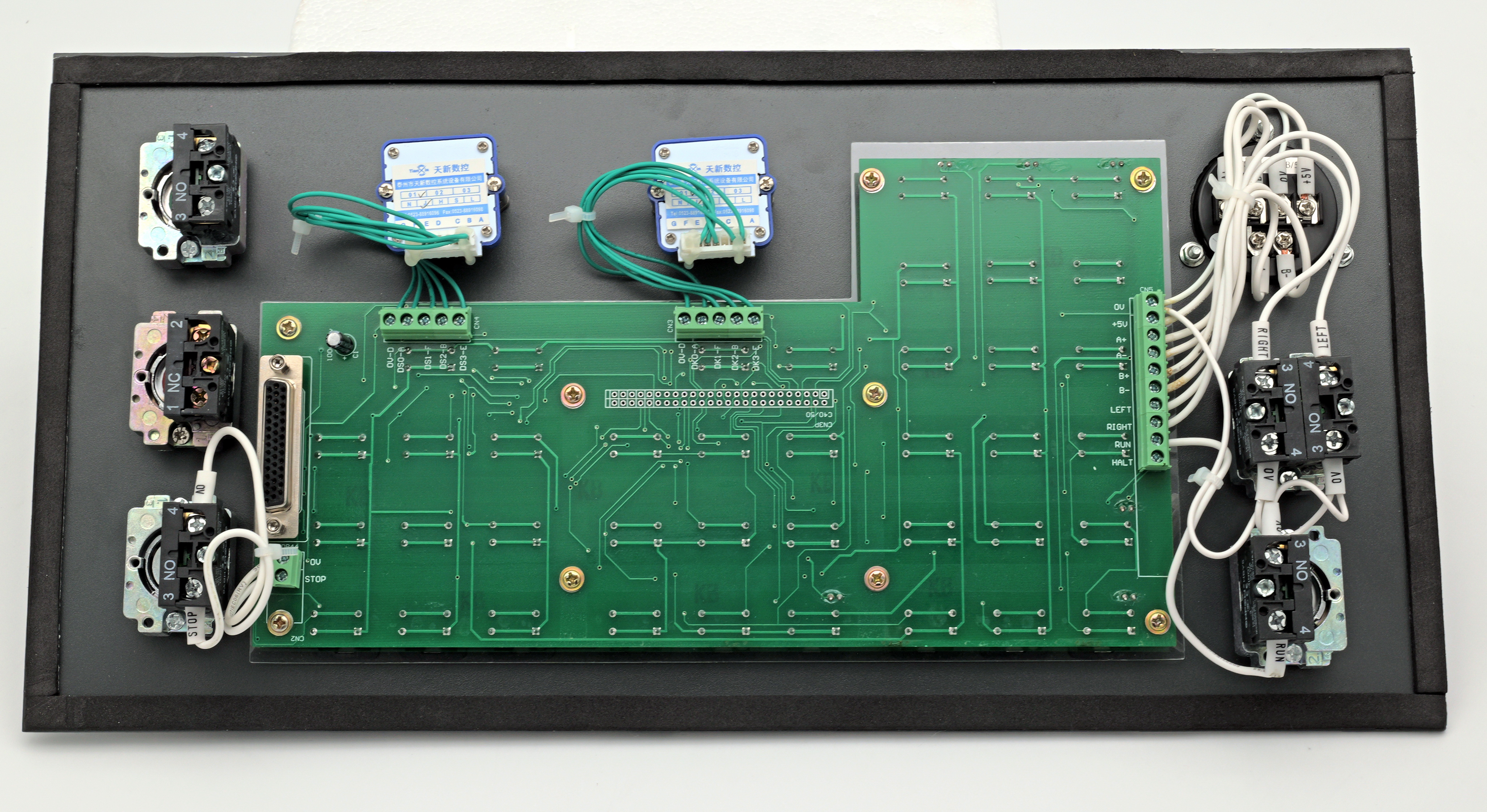

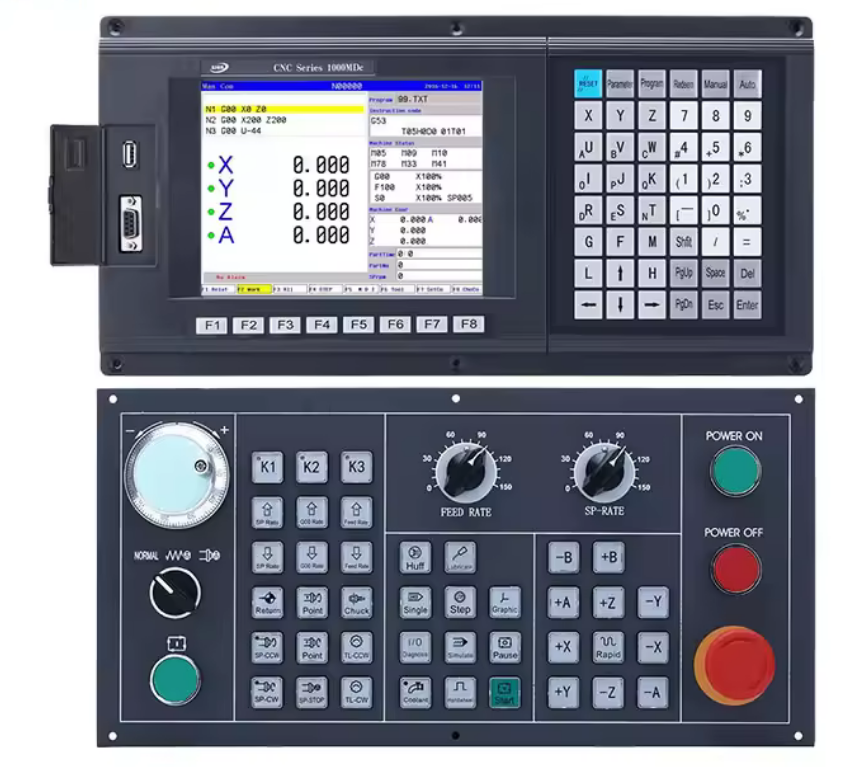

Panel operatorski C

Czytelny, kolorowy panel operatorski zapewnia intuicyjną obsługę, szybki dostęp do parametrów oraz wygodną diagnostykę pracy maszyny.

Zalety w kontekście jakości obróbki

Zastosowanie kontrolera SZGH1000MDb przekłada się bezpośrednio na:

• zwiększenie dokładności i powtarzalności produkcji,

• poprawę jakości powierzchni detali,

• redukcję drgań i obciążeń mechaniki,

• skrócenie czasów cyklu,

• stabilną i przewidywalną pracę maszyny.

Nowoczesne sterowanie pozwala w pełni wykorzystać potencjał mechaniczny obrabiarki, wydłużając jej żywotność.

Podstawowe parametry techniczne

Dane ogólne

• Liczba osi: 4

• Typ sterowania: CNC

• Obsługa kodu: G-code

Precyzja i sterowanie

• Rozdzielczość pozycjonowania: ok. 1 µm

• Sterowanie wrzecionem: wyjście analogowe 0–10 V

Wejścia / wyjścia

• Wejścia cyfrowe: 32

• Wyjścia cyfrowe: 32

Komunikacja i zasilanie

• Interfejsy: USB, RS-232

• Zasilanie: 230 V AC

Dlaczego warto wybrać SZGH1000MDb?

Kontroler CNC SZGH1000MDb – Panel C to rozsądna inwestycja w modernizację parku maszynowego.
Pozwala znacząco zwiększyć możliwości produkcyjne istniejących frezarek CNC przy zachowaniu kontroli nad kosztami i bez ryzyka związanego z wymianą całej obrabiarki.

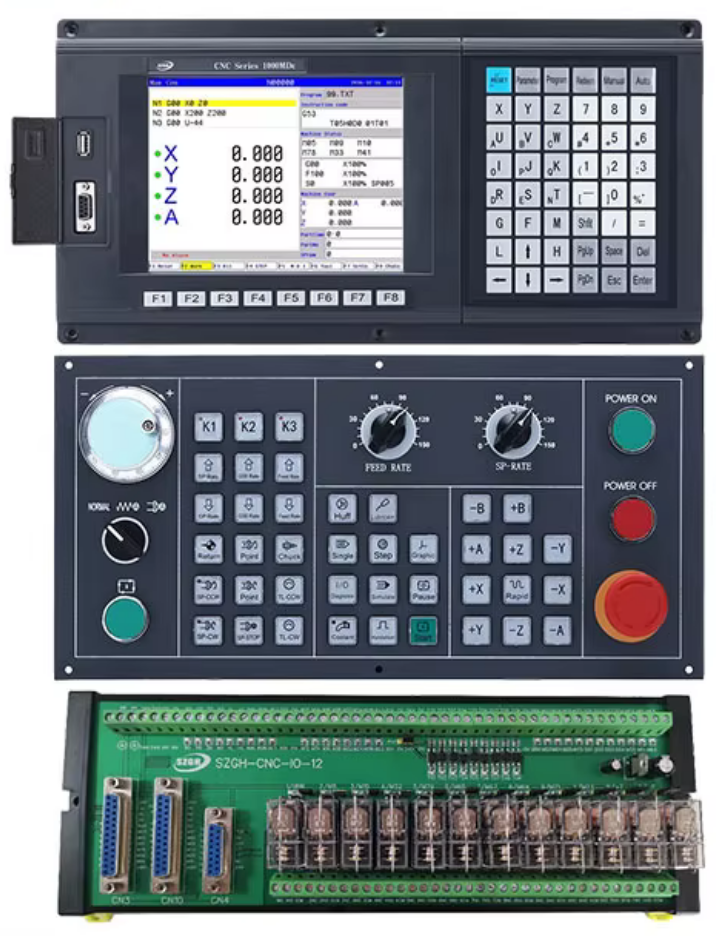

W zestawie:

1. Kontroler SZGH1000MDb
2. Panel typu C
3. Pełne okablowanie

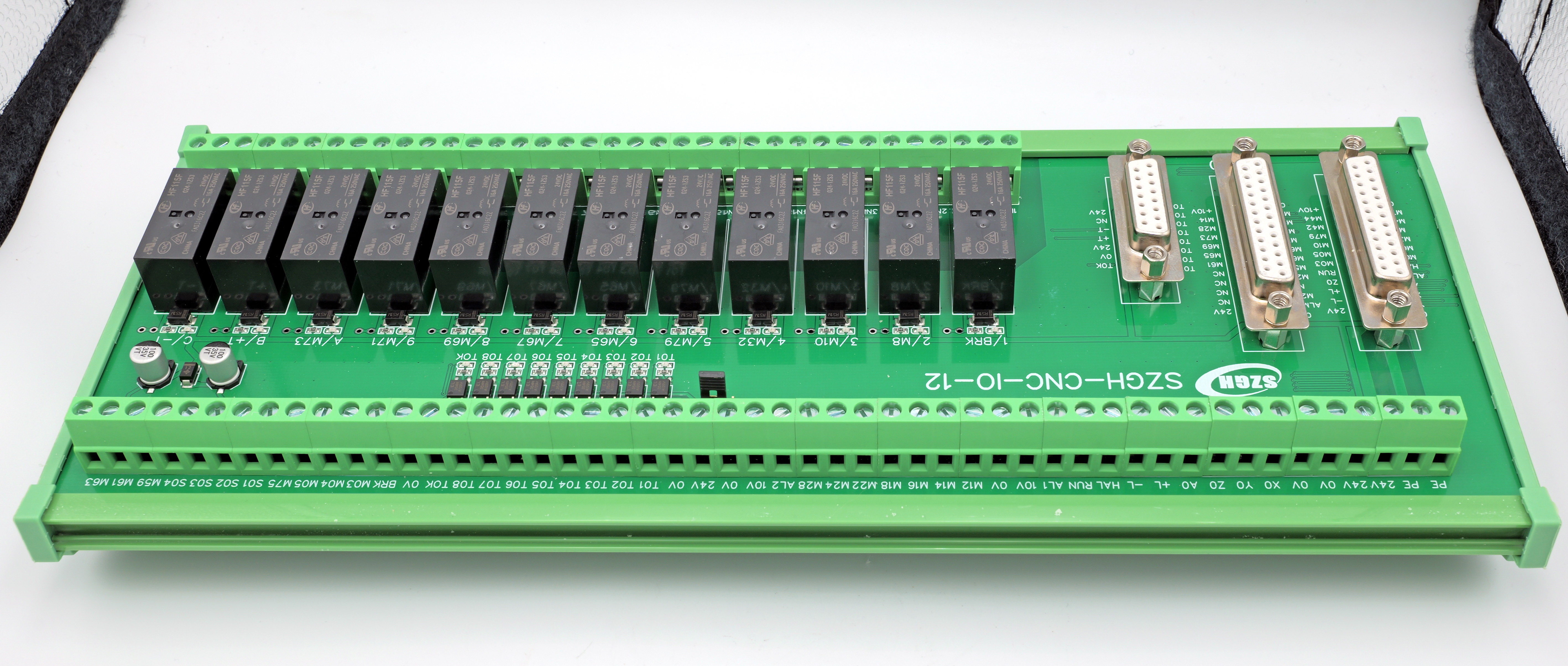

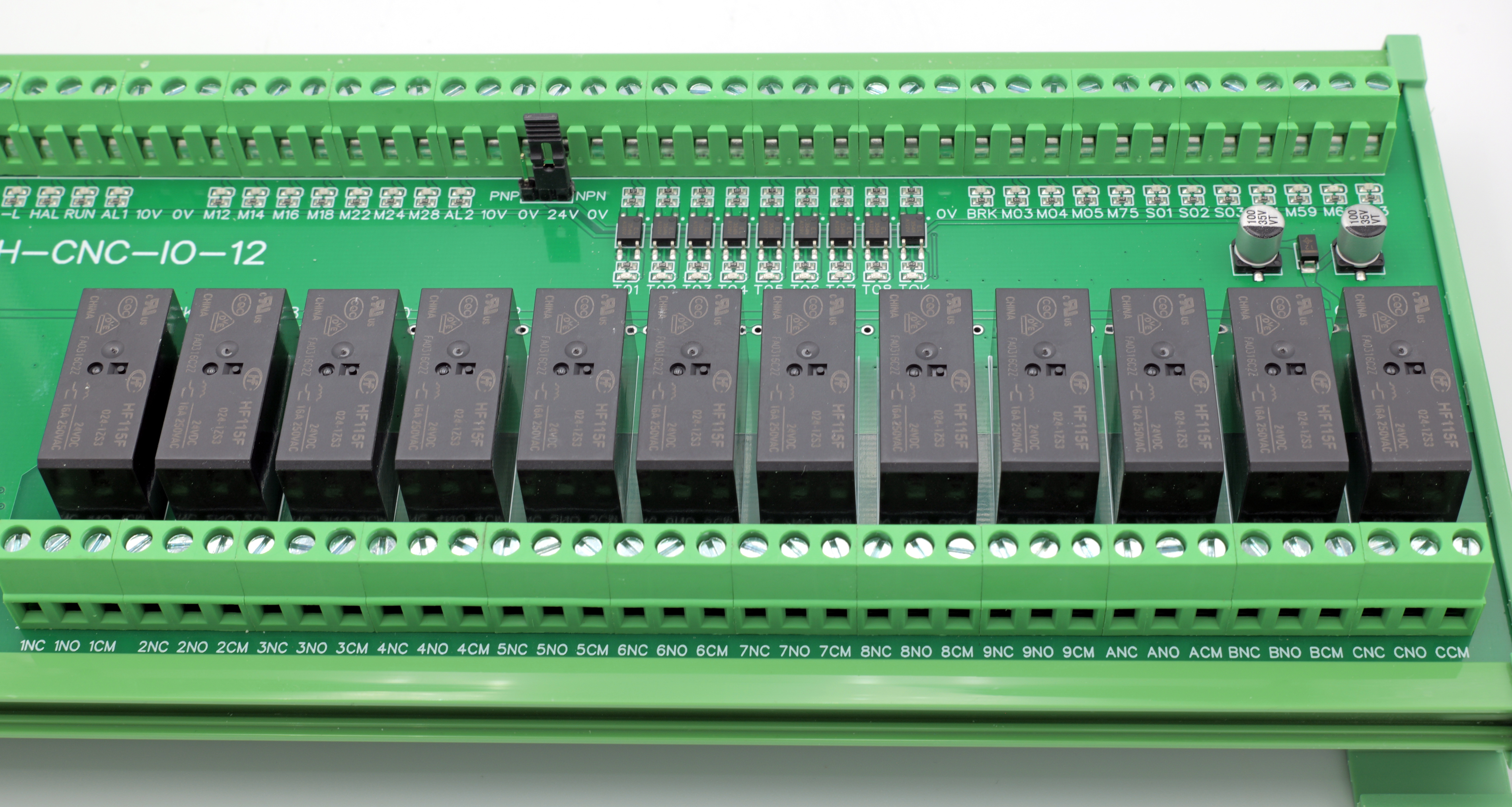

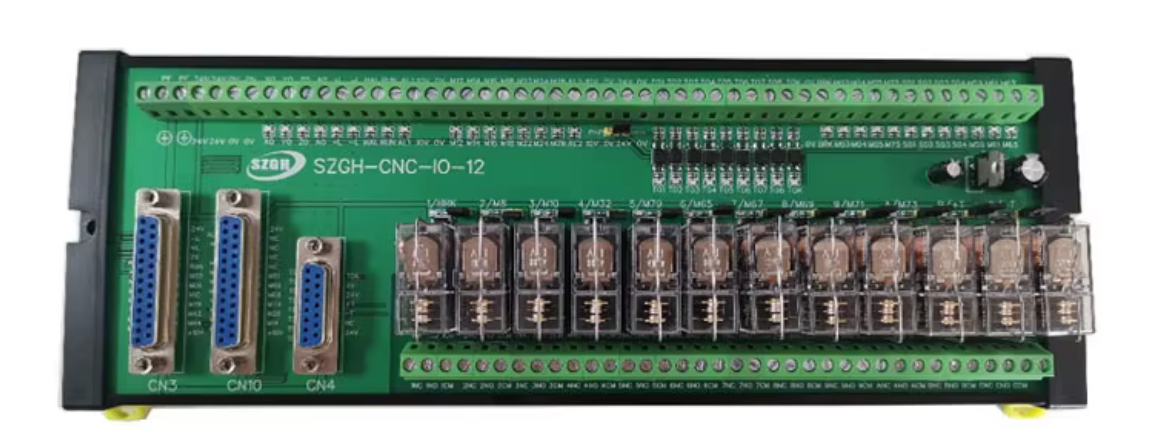

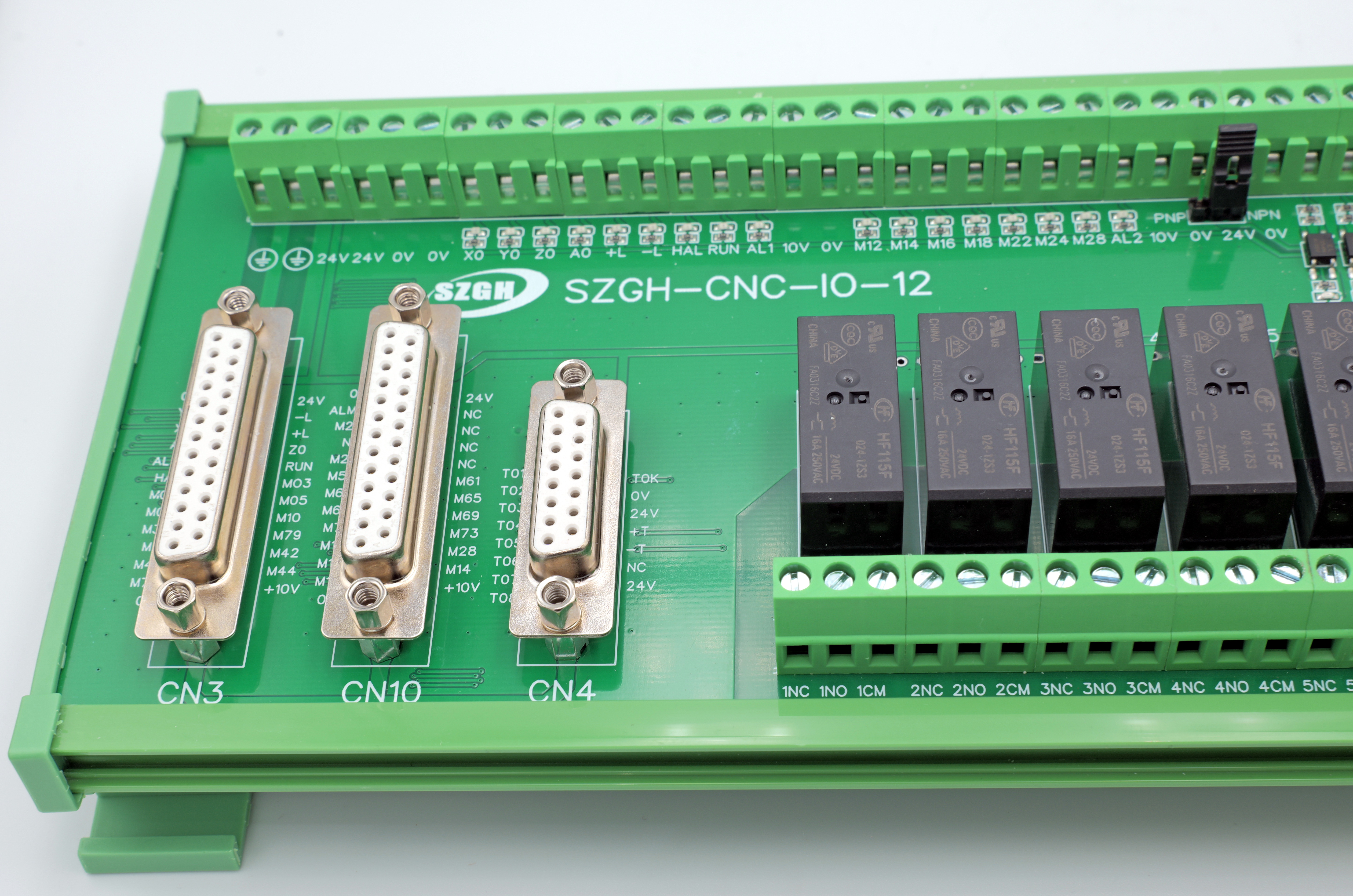

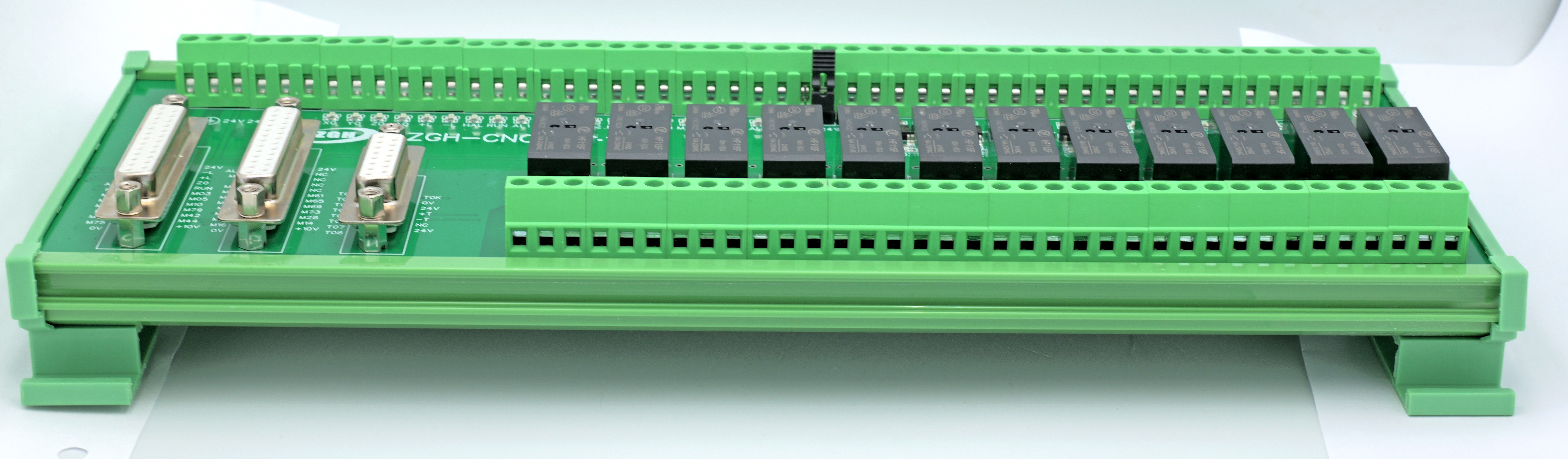

4. płyta przekaźnikowa
5. pamięć USB
6. Instrukcja w j. angielskim
