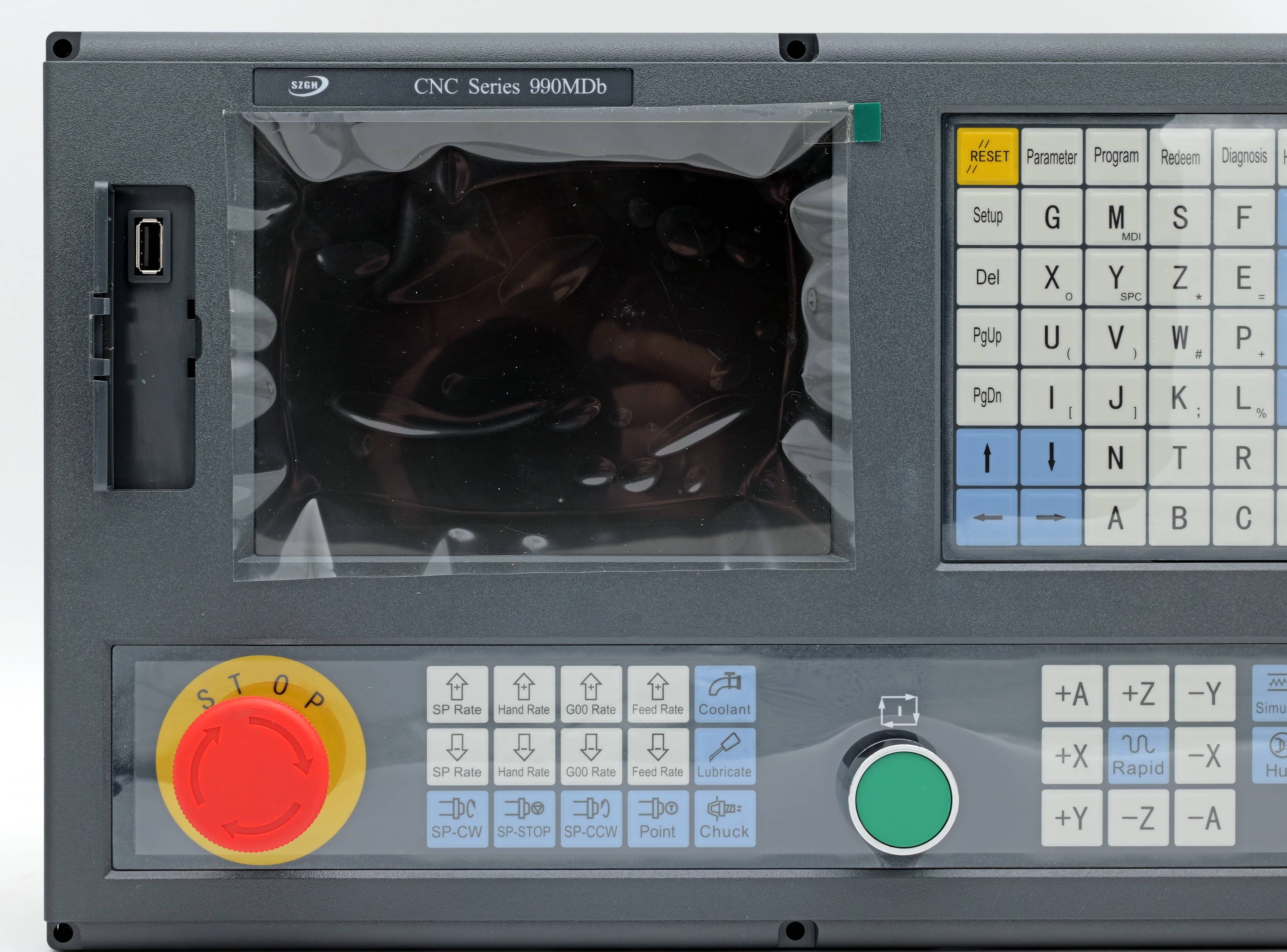

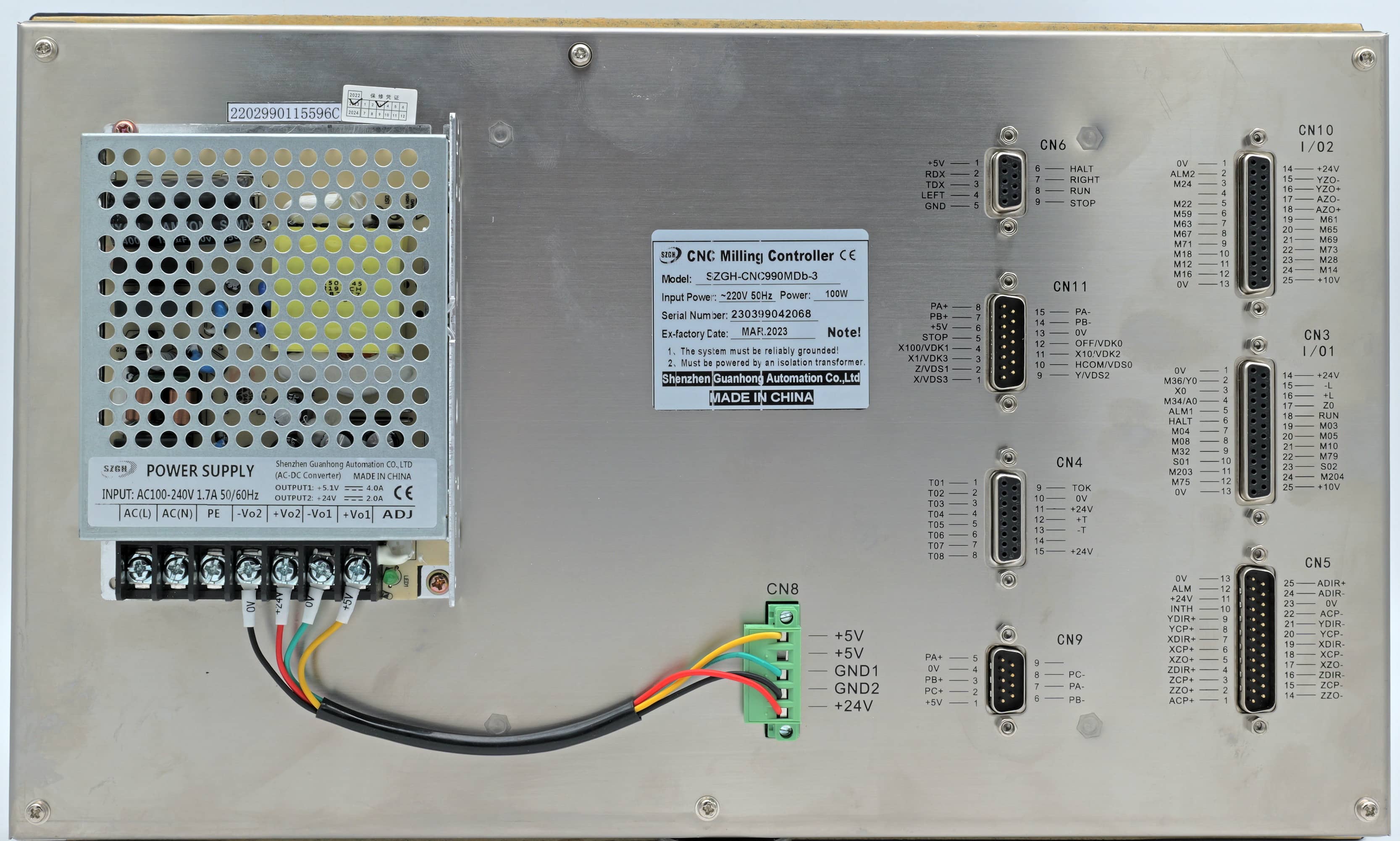

Profesjonalny 3-osiowy kontroler frezarki CNC SZGH-990MDb-3

Ten kontroler to najnowszy uniwersalny system CNC do frezarek, wiertarek, wytaczarek, który został opracowany przez firmę SZGH.

Obwód sterowania wykorzystuje najnowszy przemysłowy szybki procesor ARM, technologię FPGA o wysokiej skali integracji.  Sterowanie w czasie rzeczywistym z dużą prędkością (najwyższa prędkość ruchu wynosi do 30 m/min, najwyższa prędkość interpolacji podawania może osiągnąć 15 m/min) i wysoką precyzją; Przyjęto wyświetlacz LCD TFT LCD o rozdzielczości 800x600 z matrycą punktową, równomierną jasność podświetlenia LED i długą żywotność
Pełnoekranowy wyświetlacz menu w języku angielskim, obsługa jest prosta i wygodna.
Kody programowania zgodnych z międzynarodowym standardem kodów ISO. Bezpośrednie sterowanie systemem serwo AC.


SZGH-CNC990MDb-3 to uniwersalny sterownik frezarki CNC z trzema osiami i sterowaniem osiami X, Y, Z, dwoma wrzecionami anglog, interpolacją 2 ms przy dużej prędkości, dokładnością 1 um, co oczywiście poprawia wydajność, precyzję i jakość powierzchni obrabianych części. Nowy interfejs USB, obsługuje operacje plików i uruchamianie programu na dysku flash. Zapewnia wiele poleceń cykli sztywnego gwintowania, wiercenia, rozwiercania, frezowania itp. Obsługuje funkcję makro i PLC

Funkcje

• Obsługa funkcji makro,

• Programowanie drabinkowe PLC

• obsługa ATC

• szybka interpolacja, 2ms

• 128MB pamięci, 100Mb użytkownika

• Częstotliwość wyjściowa impulsu 2 MHz, domyślny odpowiednik impulsu to 1um

• Analogowe wyjście napięciowe 0 ~ 10 V w dwóch kanałach, obsługuje dwa wrzeciona

• Funkcja gwintowania

• Wbudowana kompensacja luzu

• Obsługa okna dialogowego zmiennej makro i uruchamianie programu przez punkty wejściowe

• Skanowanie powierzchni detalu

• Parametry

• 1) 800*600 8,4-calowy wyświetlacz kolorowy LCD

• 2) Obsługa funkcji ATC, funkcji makro i funkcji PLC

• 3) Elektryczna wieżyczka i wieżyczka kodu binarnego i specjalna wieżyczka, maks.: 99 sztuk narzędzi

• 4) Pamięć 128 MB, pamięć użytkownika 100 MB

• 5) Częstotliwość wyjściowa impulsu 2 MHz, domyślny ekwiwalent impulsu to 1 um.

• 6) Wyświetlacz PLC On-line, Monitor i Projekt

• 7) Podstawowe wejścia/wyjścia: 40*24

• 8) Interfejs USB, do aktualizacji i kopiowania programów

• 9) W pełni angielski wyświetlacz i klawisze, łatwe w obsłudze

• 10) Analogowe wyjście napięciowe 0~10V w dwóch kanałach, obsługuje podwójne wrzeciona

• 11) Dostosowane wrzeciono serwo może realizować: pozycję, sztywne gwintowanie,

• 12) Podstawowe wejścia/wyjścia: 40*24

• 13) Wbudowana kompensacja śrubowa, kompensacja odwrotnego luzu

• 14) Angielskie menu, program i interfejs, edycja pełnoekranowa

• 15) Obsługa okna dialogowego zmiennych makro i uruchamianie programu według punktów wejściowych

Dane techniczne

• Liczba osi sterujących: 3 osie (X Z Y)

• Liczba osi połączeń: 3 osie

• Liczba kontroli PLC osie: 3 osie Funkcja osi posuwu

• Minimalna jednostka poleceń: 0,001 mm

• Zakres poleceń położenia: +/- 99999,999

• Maksymalna prędkość: 240 m/min Prędkość posuwu: 0,001-30 m/min

• Szybkie nadpisanie G00: Łącznie 8 poziomów: 0~150%, regulacja w czasie rzeczywistym

• Nadpisanie posuwu: Łącznie 16 poziomów: 0~150%, regulacja w czasie rzeczywistym

• Nadpisanie wrzeciona: Łącznie 16 poziomów: 5%~150%, regulacja w czasie rzeczywistym

• Tryb interpolacji: Interpolacja liniowego, łukowego, gwintu i gwintowania sztywnego

• Automatyczne fazowanie Gwint

• Funkcja przyspieszania i zwalniania

• Kompensacja zużycia narzędzia

• Metoda ustawiania narzędzi: ustawianie narzędzi w ustalonej pozycji, próbne ustawienie narzędzia skrawającego, automatyczne ustawienie narzędzia

• Tryb wykonywania offsetu narzędzia: tryb przepisywania współrzędnych, tryb przesuwu narzędzia Kompensacja precyzji

• Kompensacja luzu/kompensacja błędu skoku w pamięci

• Wbudowana kompensacja śrub Funkcja PLC

• Cykl odświeżania: 8 ms

• Program PLC można zmienić na komputerze PC lub CNC, pobrać przez interfejs USB

• I/O: 40*24 I/O

• Obsługa wyświetlania online, monitorowania i drabinki zmian Interfejs człowiek-maszyna

• 8,4-calowy duży ekran LCD w rzeczywistych kolorach, rozdzielczość 480 000

• Wyświetlanie w języku chińskim lub angielskim

• Wyświetlanie w dwuwymiarowej ścieżce narzędzia

• Zegar czasu rzeczywistego

• Zarządzanie operacjami

• Tryb pracy: automatyczny, ręczny, MDI, mechaniczny powrót do zera, MPG/pojedynczy krok。 • Uprawnienia operacyjne zarządzania wielopoziomowego

• Rejestr alarmów Edycja programu

• Pojemność programu: 128M

• Funkcja edycji: badanie programu/bloku/znaków, przepisywanie i usuwanie

• Format programu: kod ISO-840, obsługa programowania poleceń makro, programowania współrzędnych względnych, współrzędnych bezwzględnych i współrzędnych hybrydowych

• Wywołanie programu: obsługa programu makro, podprogramu Funkcja społecznościowa

• RS232: pliki programu części mogą być przesyłane

• USB: operacje na plikach i bezpośrednie przetwarzanie plików na dysku flash, obsługa programów PLC, dysk flash aktualizacji oprogramowania. Funkcja bezpieczeństwa

• Zatrzymanie awaryjne

• Ograniczenie przesuwu sprzętu

• Ograniczenie przesuwu oprogramowania

• Przywracanie i odzyskiwanie danych

• Zdefiniowana przez użytkownika wskazówka alarmowa

Zestaw zawiera:

• 3-osiowy kontroler SZGH-990MDb-3
• komplet przewodów
• pendrive

parametry  (angielski)

1) 800*600 8.4 inch real color LCD Display

2) Support ATC function , Macro function and PLC function

3) Electric Turret & Binary code Turret & Special Turret, Max: 99 pieces of tools

4) 128MB Memory , 100Mb user store room

5) 2MHz Pulse Output Frequency, Default Pulse equivalent is 1um.

6) PLC On-line Display,Monitor & Design

7) High anti-jamming switch power(220VAC -> 24VDC & 5VDC)

8) With USB interface, for upgrade & copy programs

9) Fully English Display & keys,easy to operate

10) Analog voltage output of 0~10V in two channels, support double spindles

11) Adapted servo spindle can realize position,rigid tapping,threading of spindle

12) Basic I/Os : 40*24

13) Built-in screw compensation,Reverse backlash compensation

14) English menu, program and interface, full screen edition

15) Support macro variable dialog box & Running program by input points

Technical Specifications

• Max Number of control axes
• • Number of control axes: 4 axes (X Z Y(C) A)
• • Number of linkage axes: 4 axes
• • Number of PLC control axes: 4 axes

Feeding axes function

• • Minimum command unit: 0.001mm
• • Position command range: +/- 99999.999
• • Max speed: 240 m/min Feeding speed:0.001-30m/min
• • G00 rapid override: Total 8 levels: 0~150%,real-time adjusting
• • Feeding override: Total 16 levels: 0~150%,real-time adjusting
• • Spindle override: Total 16 levels: 5%~150%,real-time adjusting
• • Interpolation mode: Interpolation of linear ,arc ,thread and rigid tapping
• • Auto chamfering

Thread

• • Acceleration and deceleration function
• • Common thread(follow the spindle) / Rigid thread
• • Single-headed/Multi thread of straight ,taper and terminal surface in metric system/inch
• system,equal and variable pitch thread
• • Thread retract in length ,angle and speed characteristics can be set
• • Thread pitch:0.1~1000.000mm or 0.1~99 tooth/inch
• • Rapid traverse: linear type or S type
• • The starting speed,finishing speed and time of acceleration and deceleration are set by parameter

Spindle function

• • Analog voltage 0~10V output in two channels ,support two-spindle control
• • Spindle encoder feedback in one channel,resolution of spindle encoder can be set
• • Spindle speed: It is set by speed parameter,max spindle speed also corresponding to 10V
• • Spindle override: Total 16 levels: 5%~150%,real-time adjusting
• • Spindle constant surface speed control
• • Rigid tapping

Tool Function

• •Tool length compensation
• • tool nose radius compensation (C type)
• • Tool wearing compensation
• • Method of setting tools: Tool-setting in fixed position ,trial cutting tool -setting,,auto tool setting
• • Tool offset executing mode: Rewriting coordinate mode,tool traverse mode

Precision compensation

• • Backlash compensation/Pitch error compensation in memory type
• • Built-in Screw Compensation

PLC function

• • Refresh cycle: 8ms
• • PLC program can be altered on PC or on CNC , download by USB interface
• • I/Os : 40*24 I/Os
• • Support On-line display,monitor & alter ladder

Man-machine interface

• • 8.4'' large screen real-color LCD , the resolution is 480 000
• • Display in Chinese or English
• • Display in two-dimensional tool path
• • Real-time clock
• • Operation management
• • Operate mode:Auto, Manual, MDI, mechanical zero return, MPG/single step。
• • Operation authority of multiple-level management
• • Alarm record

Edit program

• • Program capacity: 128M
• • Editing function: program/block/characters research ,rewriting and deleting
• • Program format: ISO-840 code,support Macro command programming, programming of relative
• coordinate ,absolute coordinate and hybrid coordinate
• • Calling program: Support macro program ,subprogram

Community function

• • RS232: Files of part program can be transmitted
• • USB: File operation and file directly processing in flash disk,support PLC programs,flash disk of
• software upgrade.

Safety function

• • Emergency stop
• • Hardware travel limit
• • Software travel limit
• • Data restoring and recovering
• • User-defined alarm hint
