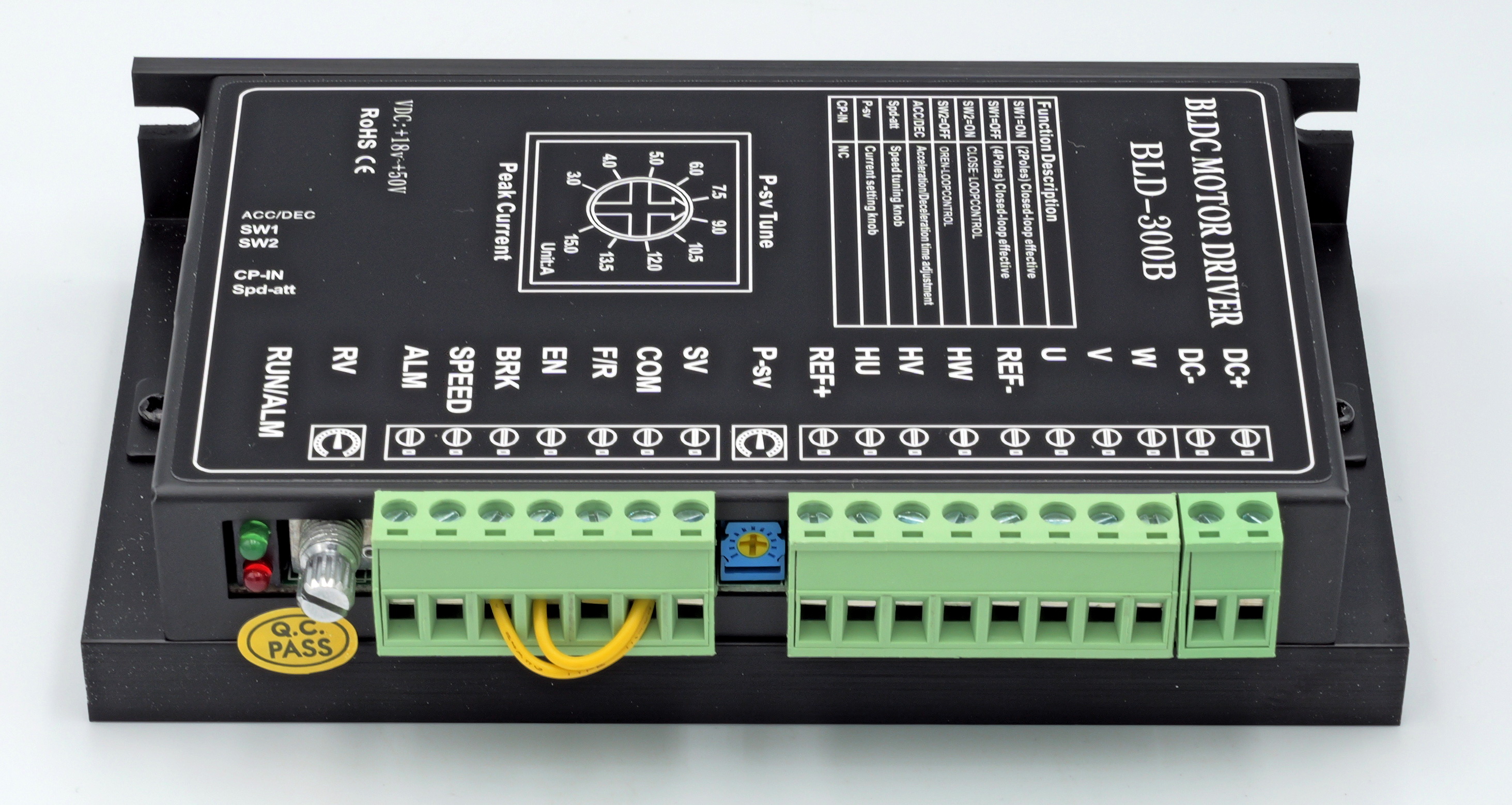

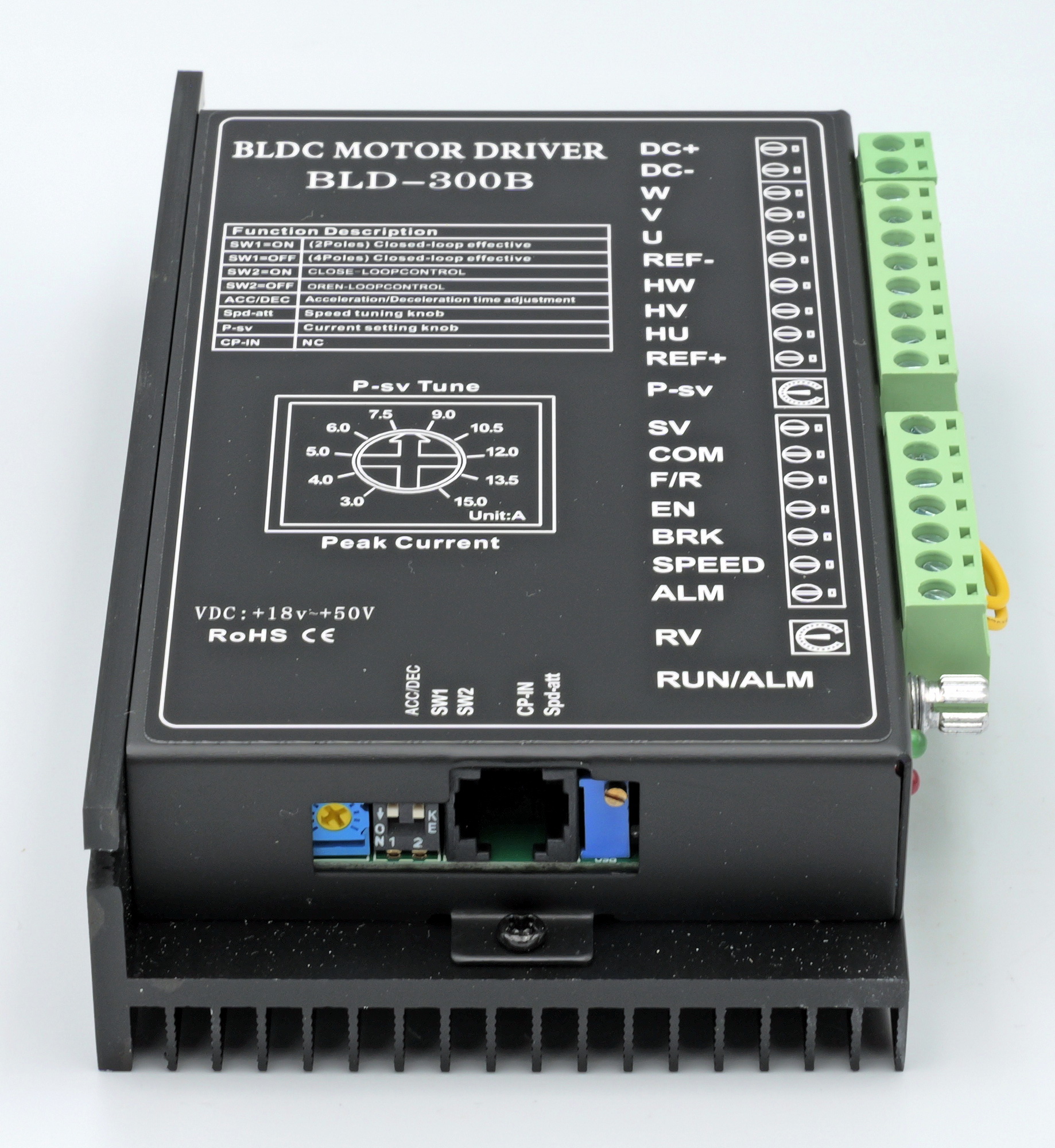

Sterownik  driver BLD-300B

do silników bezszczotkowych,  BLDC

Możliwości i zastosowanie

Dzięki sprzężeniu closed-loop control sterownik stara się utrzymać zadaną prędkość przy zmieniającym się obciążeniu.

Posiada możliwość regulacji rampy przy starcie i hamowaniu.

Z powodu prostoty podłączenia i sterowania prędkością na kilka sposobów,  wysokiego momentu przy niskich obrotach oraz kompatybilnością ze sterownikami  PLC świetnie nadaje się do zastosowania w różnych aplikacjach.

Z powodu prostoty podłączenia i sterowania prędkością na kilka sposobów

wysokiego momentu przy niskich obrotach , kompatybilnością z wieloma  PLC ,

sterownik świetnie nadaje się do zastosowania w różnych aplikacjach

-w przemyśle

-w gastronomi

-w etykieciarkach

-taśmociągach

i wielu innych urządzeniach.

Najważniejsze parametry:

• napięcie zasilania sterownika 18-50V
• prąd do 15A
• obroty - do 20000rpm
• do silników BLDC  o napięciu do 48V

-regulację prędkości  na 5 sposobów

-zmianę kierunku obrotów

-wejście enable - EN

-wejście hamulca - BRK

-wyjście alarm ALM

-wyjście  sygnału  TTL o częstotliwości proporcjonalnej do prędkości obrotowej silnika


zadawanie prędkości na 5 sposobów

1 wewnętrznym potencjometrem

2 zewnętrznym dołączonym potencjometrem

3 zewnętrznym napięciem z zakresu 0-5V

4 sygnałem PWM  0-100%

-zabezpieczenia

• nad prądowe
• nadnapięciowe

Schemat podłączenia silnika oraz elementów sterujących

Regulacja prędkości wbudowanym potencjometrem

Regulacja prędkości potencjometrem zewnętrznym

Regulacja prędkości napięciem zewnętrznym 0-5V

Regulacja prędkości sygnałem PWM 1-3kHz

Wymiary sterownika
