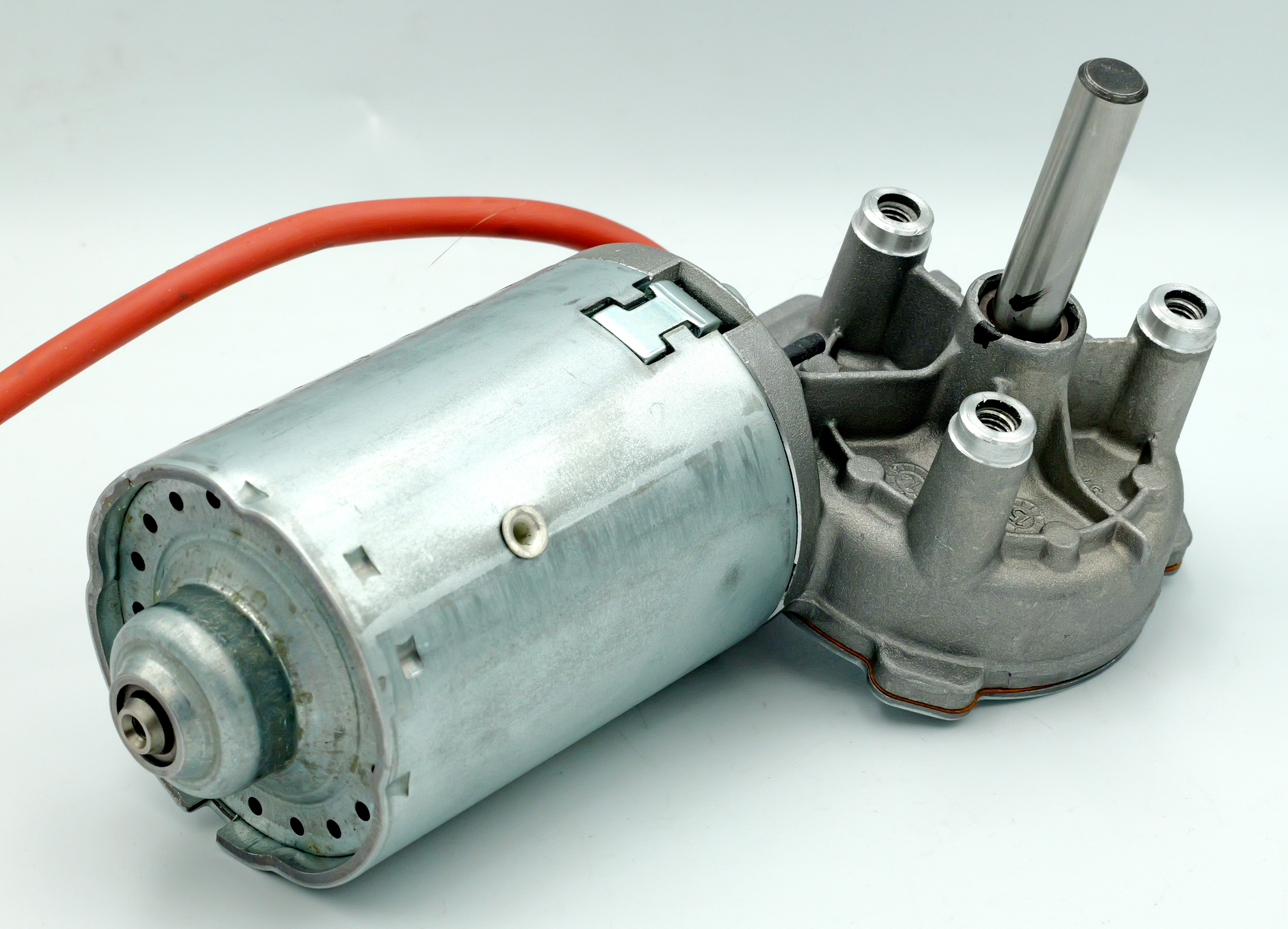

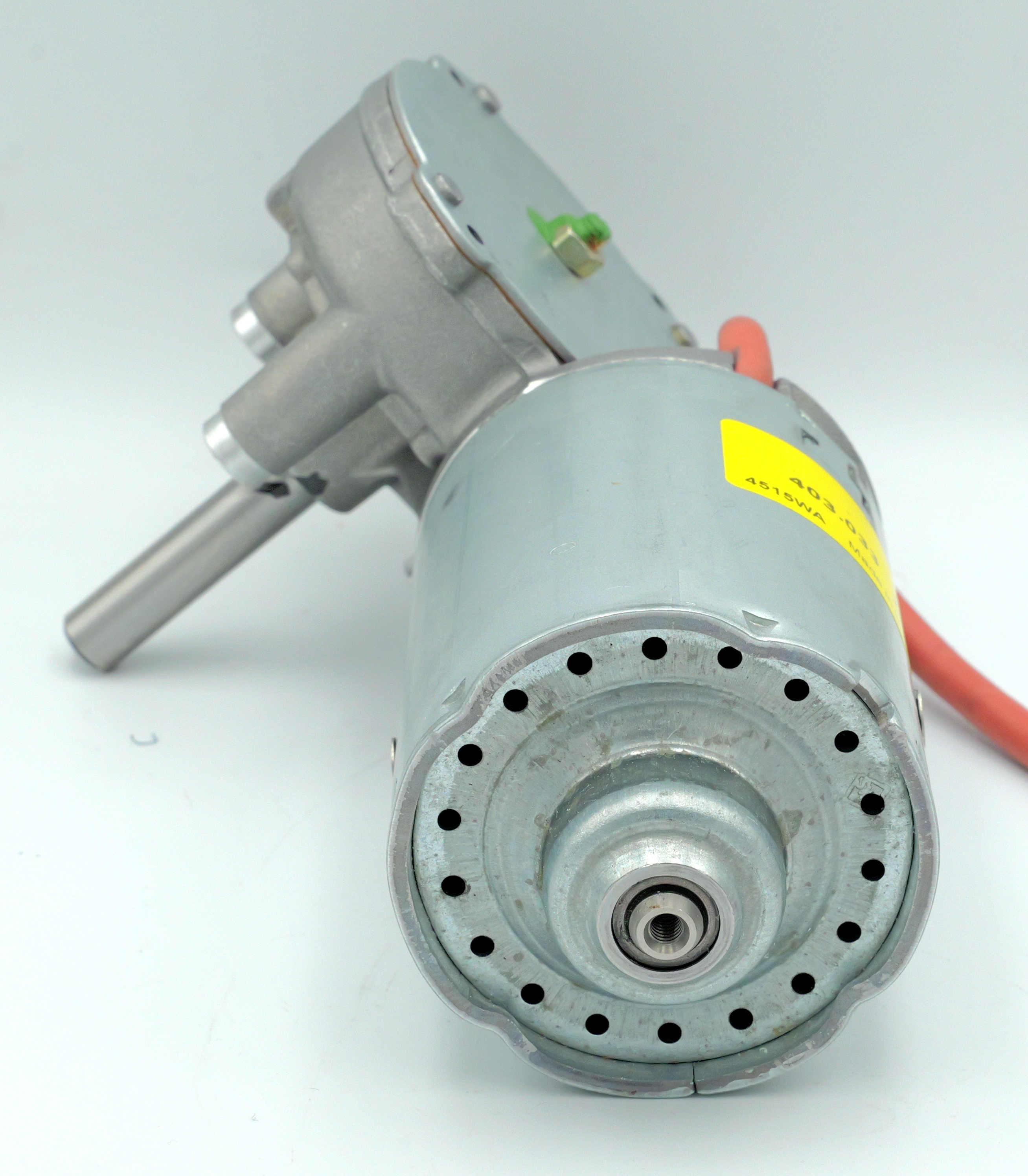

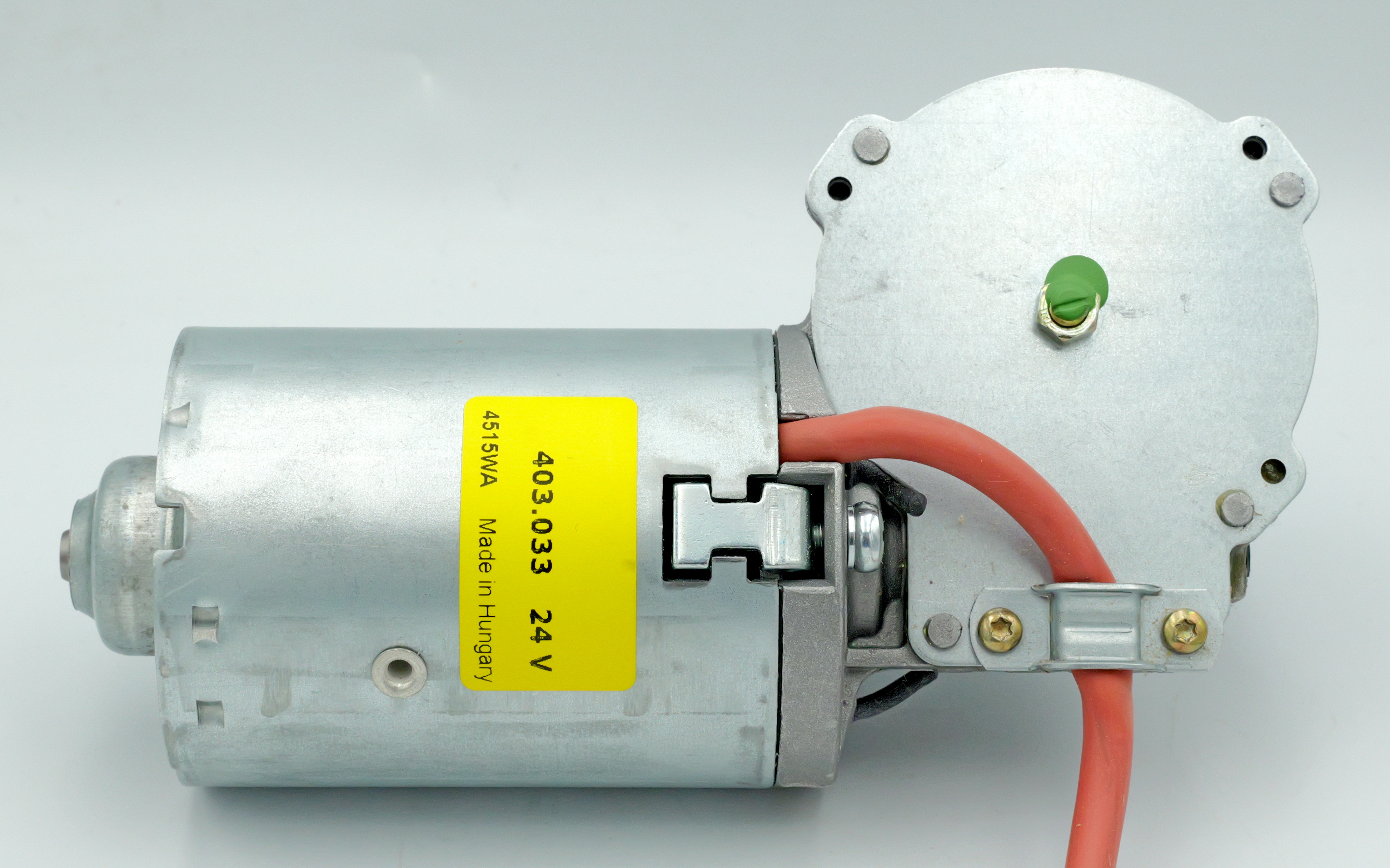

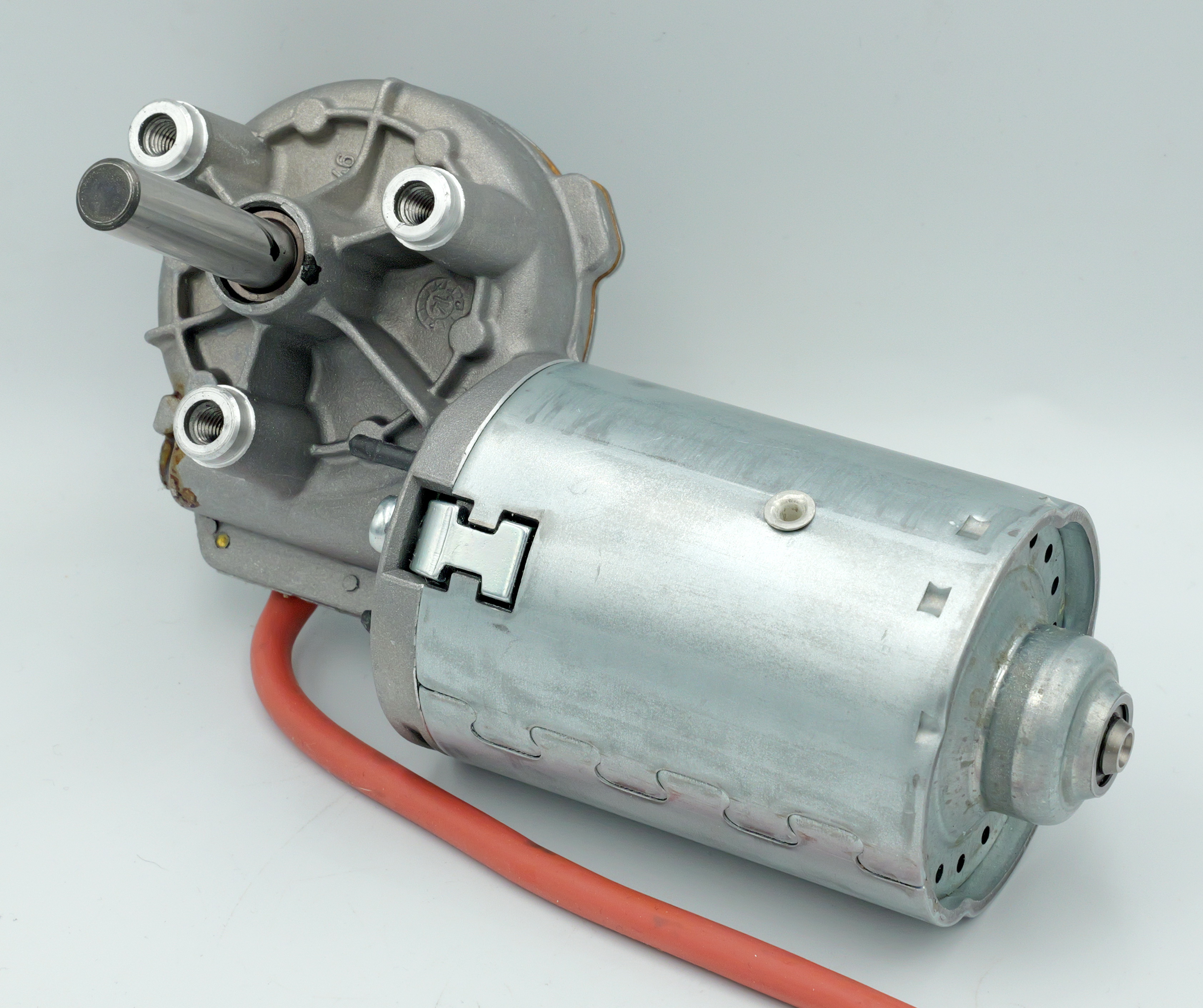

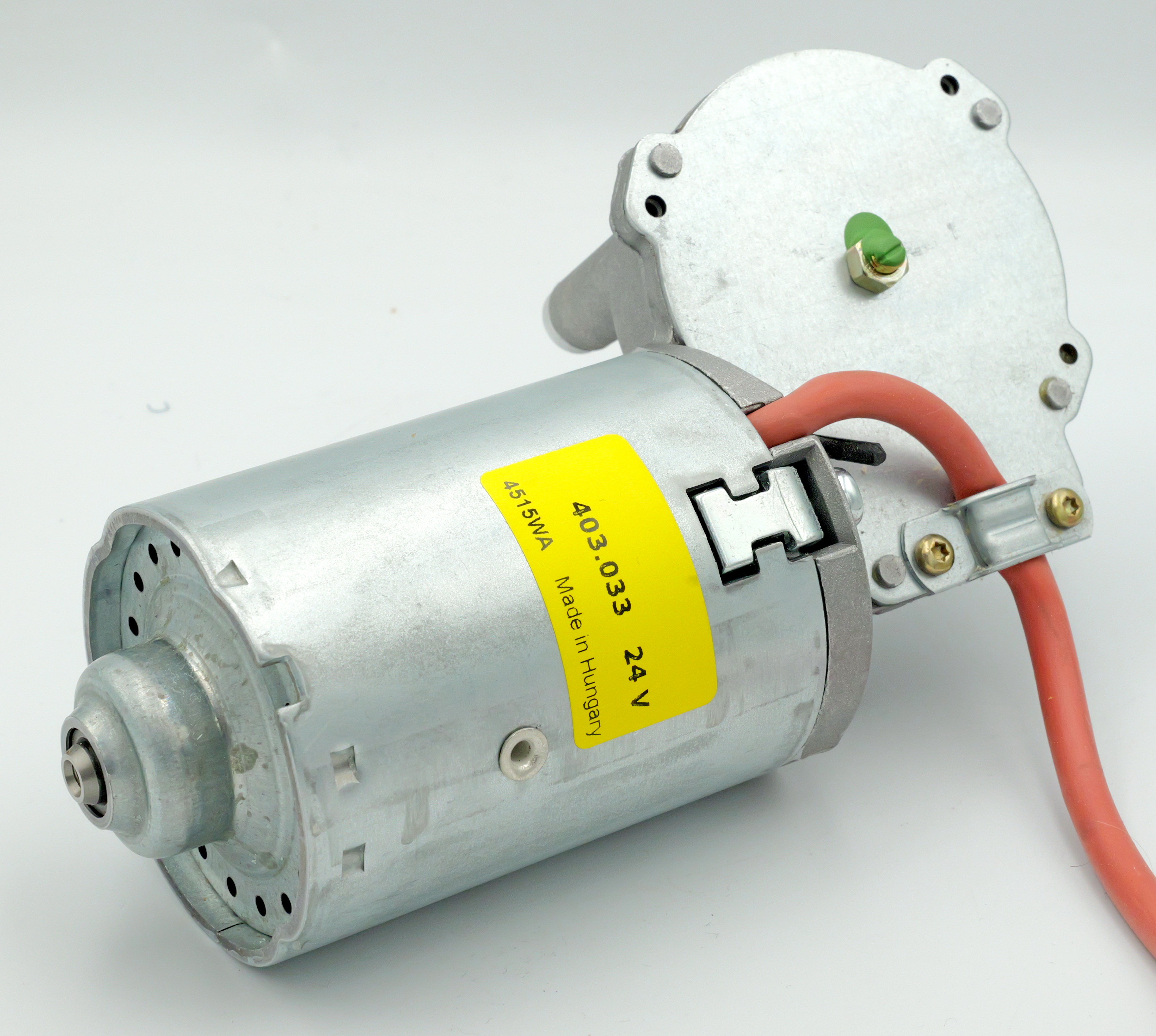

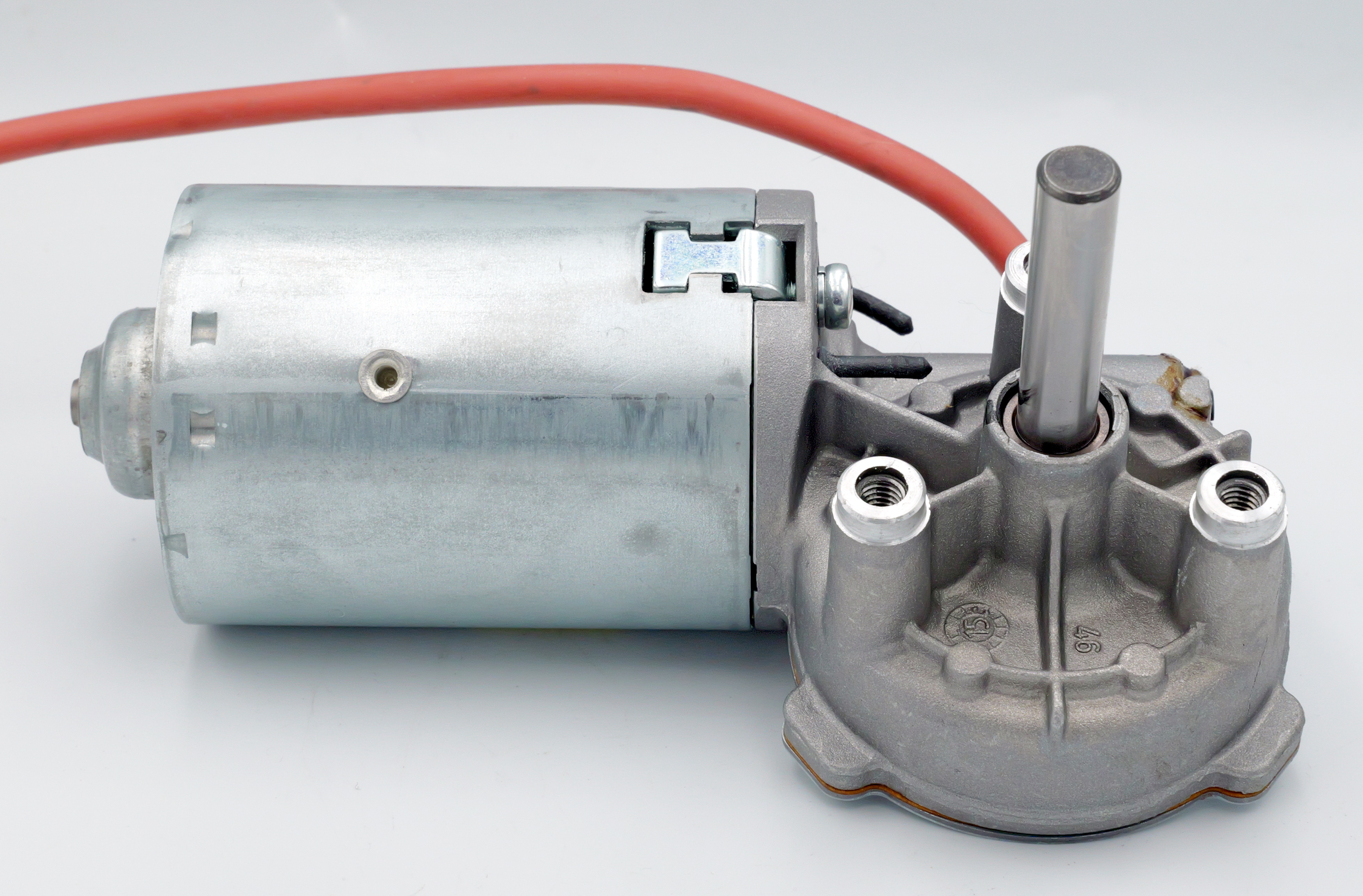

Motoreduktor nidec valeo 403.033 13rpm 3Nm 24V
Dostępność: Dostępny
Czas wysyłki: 24 godziny
Koszt wysyłki: od 20,00 zł
Kod producenta: 403.559
Stan magazynowy:
Stan produktu: Nowy
Gwarancja: Gwarancja
Waga: 1,20 kg
Kod producenta: 403.559
Marka: NIDEC VALEO
Model: 403.559
Waga produktu z opakowaniem jednostkowym: 1.2 kg
Rodzaj motoreduktora: ślimakowy
Moc znamionowa: 52 W
Prędkość obrotowa: 110 obr/min
Długość: 172.5 cm
Szerokość: 62 cm
- Opis produktu
- Produkty powiązane (4)
- Do pobrania (2)
- Recenzje produktu (0)
MOTOREDUKTOR NIDEC VALEO DC 24V
TYP 403.033 SWMP
Seria 0270 (SWMK)
Typ silnika 403 033
Dane techniczne
| Parametr | Oznaczenie | Jednostka | Wartość |
|---|---|---|---|
| Napięcie znamionowe | Uₙ | [V] | 24 |
| Prędkość obrotowa biegu jałowego | n₀ | [min⁻¹] | 13 |
| Moment znamionowy | Mₙ | [Nm] | 3,00 |
| Czas pracy | ED | [%] | — |
| Czas włączenia | EIN | [min] | — |
| Moment rozruchowy | Mₐ | [Nm] | 18,00 |
| Przełożenie przekładni | i | — | 78/1 |
| Rezystancja twornika, 2 lamelki | R | [mΩ] | 5000,00 |
| Rezystancja twornika, 4 lamelki | R | [mΩ] | 4400,00 |
| Indukcyjność twornika, 2 lamelki | L | [mH] | 9,80 |
| Indukcyjność twornika, 4 lamelki | L | [mH] | 8,70 |
| Moment bezwładności wirnika | Jᵣ | [kg·m² × 10⁻⁶] | 64,00 |
| Materiał kół zębatych | — | — | Brąz |
| Czujnik Halla | — | — | — |
| Impulsy/obrót wału napędowego | — | — | — |
| Kanały wyjściowe | — | — | — |
| Uwagi | — | — | bez pokrywy |
| Stopień ochrony | — | — | IP30 |
| Masa | — | [kg] | 1,200 |

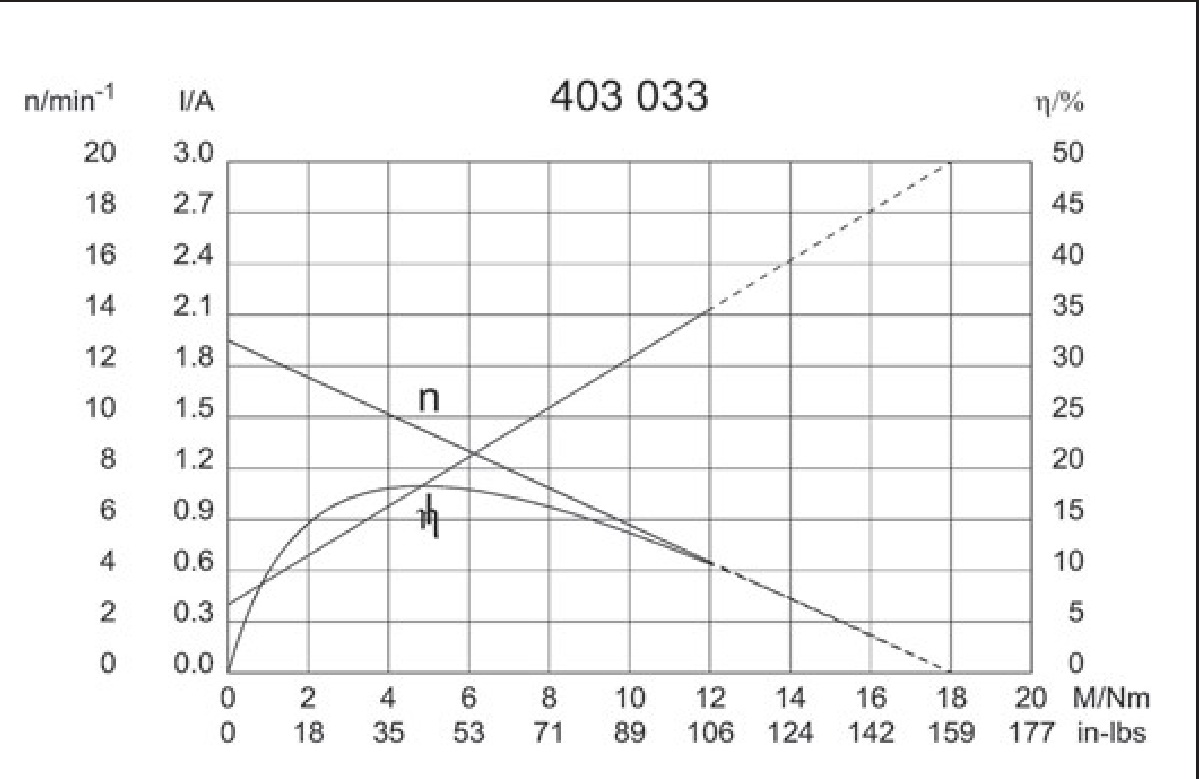

Oznaczenia wykresu:
-
M / Nm – moment obrotowy
-
in-lbs – cale-funty
-
n / min⁻¹ – prędkość obrotowa
-
I / A – prąd
-
η / % – sprawność
Dodatkowe oznaczenia:
-
KI
-
n
-
I
-
Gwint lewy

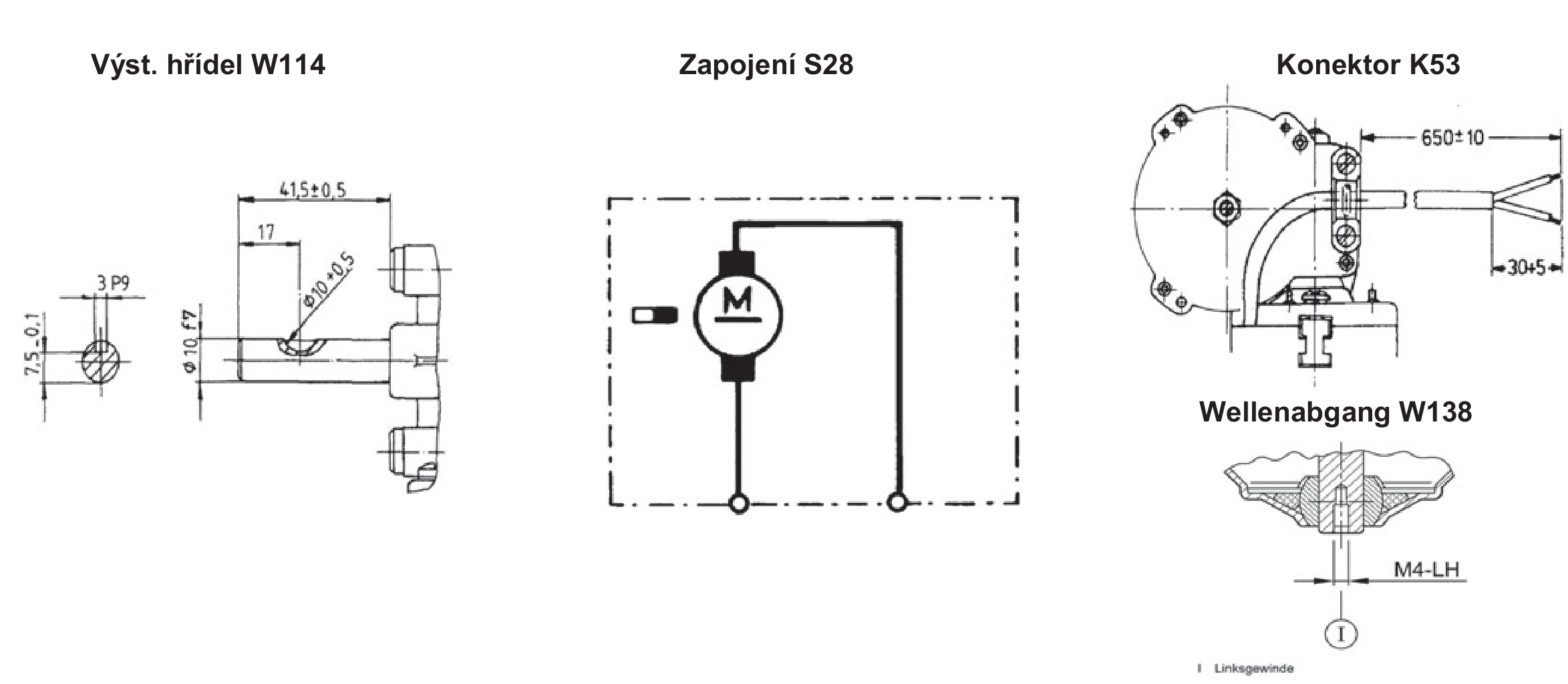

Oznaczenia rysunków:
-
0270 AR
-
W 114
-
W 138
-
S 28
-
M4-LH – gwint lewy M4
Wymiary silnika
Wykres momentu obrotowego
Sterownik DCMD 1.2 NEW
Parametry sterownika DCMD 1.2 NEW
- napięcie zasilania 12-30V
- prąd maksymalny 10A przy napięciu do 24V
- moc maksymalna sterownika 200W
- Wejście do menu :
- przytrzymanie przez 3 sec przycisku enkodera w MODULE OBSŁUGI
- następnie wybieramy parametr do zmiany poprzez naci śnięcie krótkie przycisku ,
- zmianę parametrów poprzez pokręcenie i zatwierdzenie ponownym krótkim naci śnięciem
- przycisku enkodera
TRYBY
1-bistabilny START/STOP we -in0
2 mono stabilny START n1 , STOP -in0
3 krokowy - programowanie 3 różnych prędkości na we in0 i in1 oraz in0in1
4 ustalenie prędkości w MENU
5 praca cykliczna z podaniem czasu pracy , czasu stop oraz ilości cykli.
Acc - przyspieszenie 0-1023
Dcc - hamowanie 0-1023
in 0- prędkość dla - wejścia in 0
in 1- prędkość dla - wejścia in 1
in 01- prędkość dla -wejścia in 01
TIMER
0- wyłączony - 1-9999sec
P- prędkość w trybie 4
podłączenie
-złącze 4-pin
24V zasilanie +
GND zasilanie -
M1 - silnik
M2 - silnik
złącze 5 pin
GND - masa którą podajemy na in0 , in1 , lub do potencjometru
in0 - wejście 1 (STOP) lub START/STOP
in1 - wejście 2 (START)
inA - wejście analogowe - podłączamy np:potencjometr prędkości
+5V - zasilanie do np: enkodera , potencjometru
sterowanie START , STOP ; aktywujemy poprzez podanie stanu niskiego (GND) na wejścia
in0 , in1
