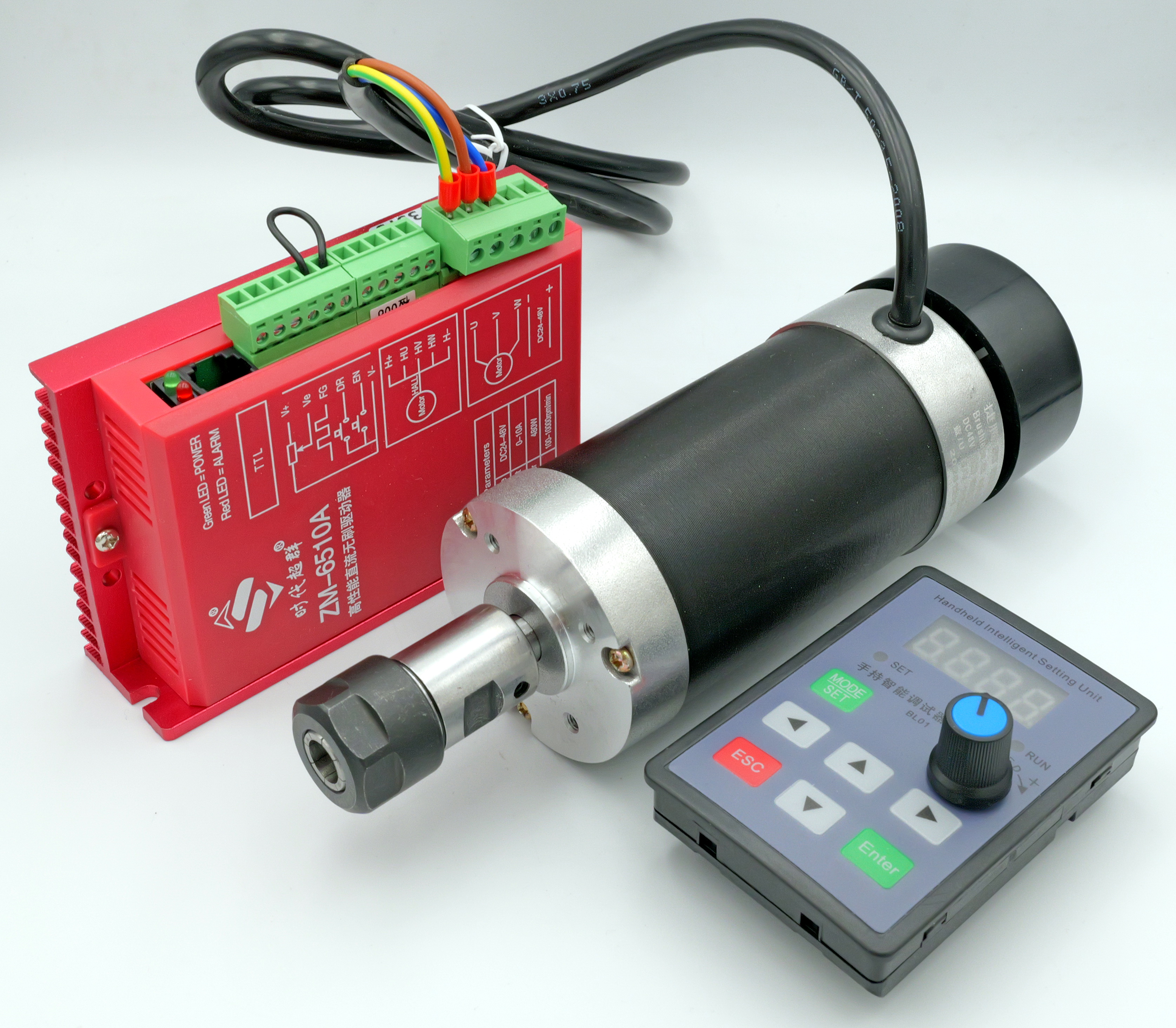

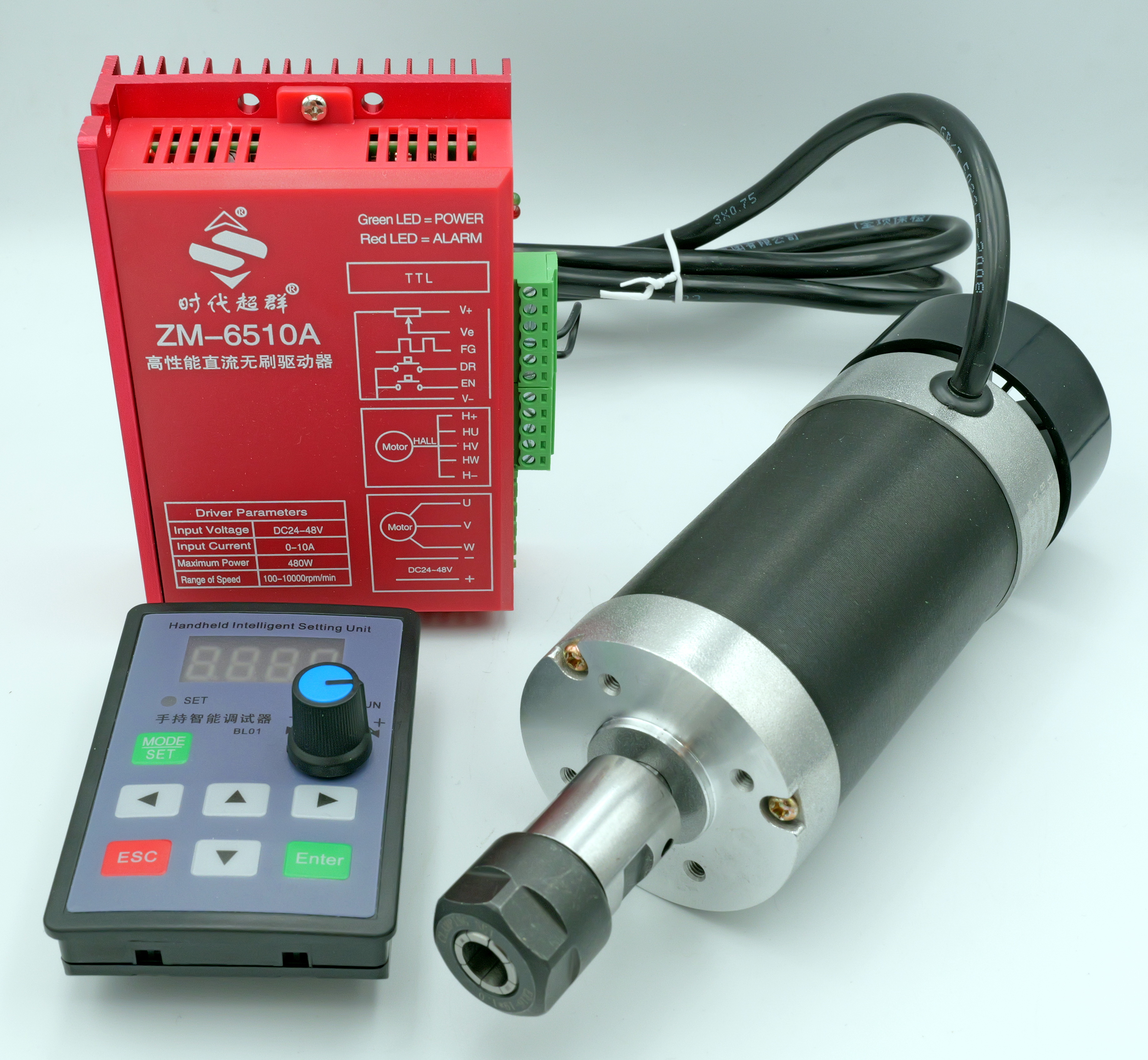

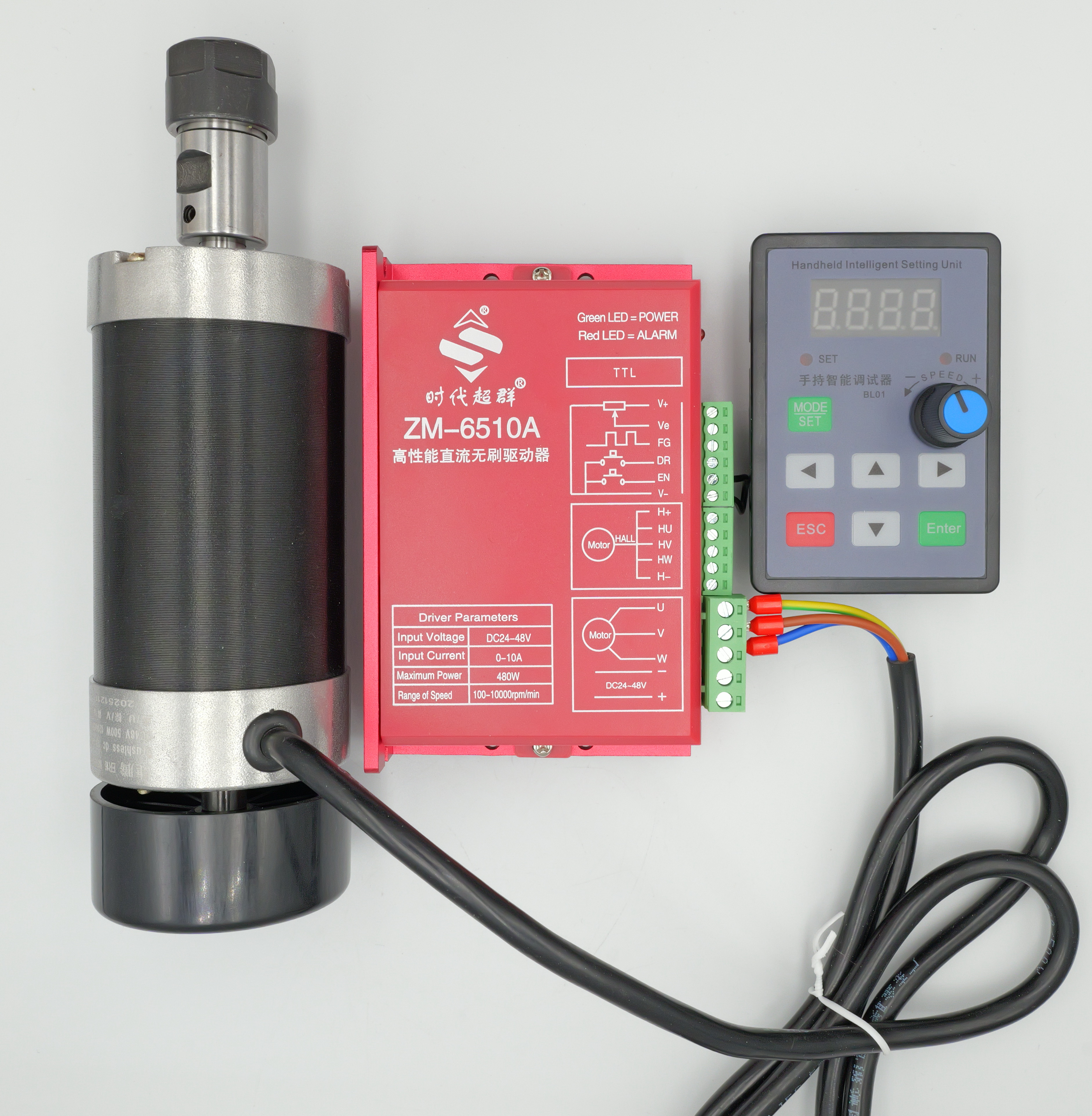

Elektrowrzeciono BLDC 0.5kW 48V 12000rpm ER16 + sterownik ZM-6510A

Wrzeciono BLDC
typ - WS55-220-ER16
z dedykowanym sterownikiem
ZM-6510A

Wysokiej jakości wrzeciono bezszczotkowe BLDC w standardzie montażowym NEMA23,
przeznaczone do zastosowań w grawerkach, frezarkach CNC, wymagających stabilnej pracy, niskich drgań i precyzji.

Moc 500 W oraz napięcie zasilania 48 V DC zapewniają korzystny kompromis pomiędzy wydajnością a kompaktowymi wymiarami.
Zastosowany uchwyt narzędziowy ER16 umożliwia stosowanie szerokiej gamy frezów i narzędzi, a bezszczotkowa konstrukcja silnika gwarantuje długą żywotność oraz cichą pracę.



 Opis ogólny

Wysokiej jakości wrzeciono bezszczotkowe BLDC w standardzie montażowym NEMA23, przeznaczone do zastosowań CNC wymagających stabilnej pracy, niskich drgań i precyzji.
Moc 500 W oraz napięcie zasilania 48 V DC zapewniają korzystny kompromis pomiędzy wydajnością a kompaktowymi wymiarami.

Zastosowany uchwyt narzędziowy ER16 umożliwia stosowanie szerokiej gamy frezów i narzędzi, a bezszczotkowa konstrukcja silnika gwarantuje długą żywotność oraz cichą pracę.

Parametry techniczne wrzeciona

• Typ silnika: BLDC (bezszczotkowy)

• Moc znamionowa: 500 W

• Napięcie zasilania: 48 V DC

• Maksymalna prędkość obrotowa: do 12 000 obr./min

• Moment obrotowy: ok. 0,6 Nm

• Uchwyt narzędzia: ER16

• Średnica korpusu: ok. 55 mm

• Bicie promieniowe (TIR): ok. 0,01–0,03 mm

• Standard montażu: NEMA23

Tuleje ER16 – zakres

System ER16 umożliwia stosowanie tulei zaciskowych dla narzędzi o średnicach:
od ok. 0,5 mm do 9 mm (w zależności od producenta tulei).

Najczęściej stosowane tuleje:

• 3 mm

• 4 mm

• 6 mm

• 8 mm

Dla zachowania najwyższej precyzji zaleca się stosowanie tulei możliwie najbliższej średnicy trzpienia narzędzia.

Zastosowanie

• frezarki CNC

• grawerki CNC

• maszyny hobbystyczne i półprofesjonalne

• prototypowanie

• obróbka tworzyw sztucznych, drewna, laminatów

Zawartość zestawu

• wrzeciono BLDC NEMA23 500 W z uchwytem ER16
• elementy przyłączeniowe (zgodnie z konfiguracją producenta)
• tuleja ER16 - 10mm

Informacje dodatkowe

• Wrzeciono wymaga zasilania 48 V DC o mocy 400-800W

• Do pracy zalecany jest zasilacz o odpowiedniej mocy (dostępny w ofercie sklepu)

• Rysunek wymiarowy ma charakter orientacyjny – przed wykonaniem mocowania należy zweryfikować wymiary konkretnego egzemplarza

Wymiary wrzeciona
