Silnik serwo krokowy 12Nm 6A 1,2st. + kontroler DL2206H 230V

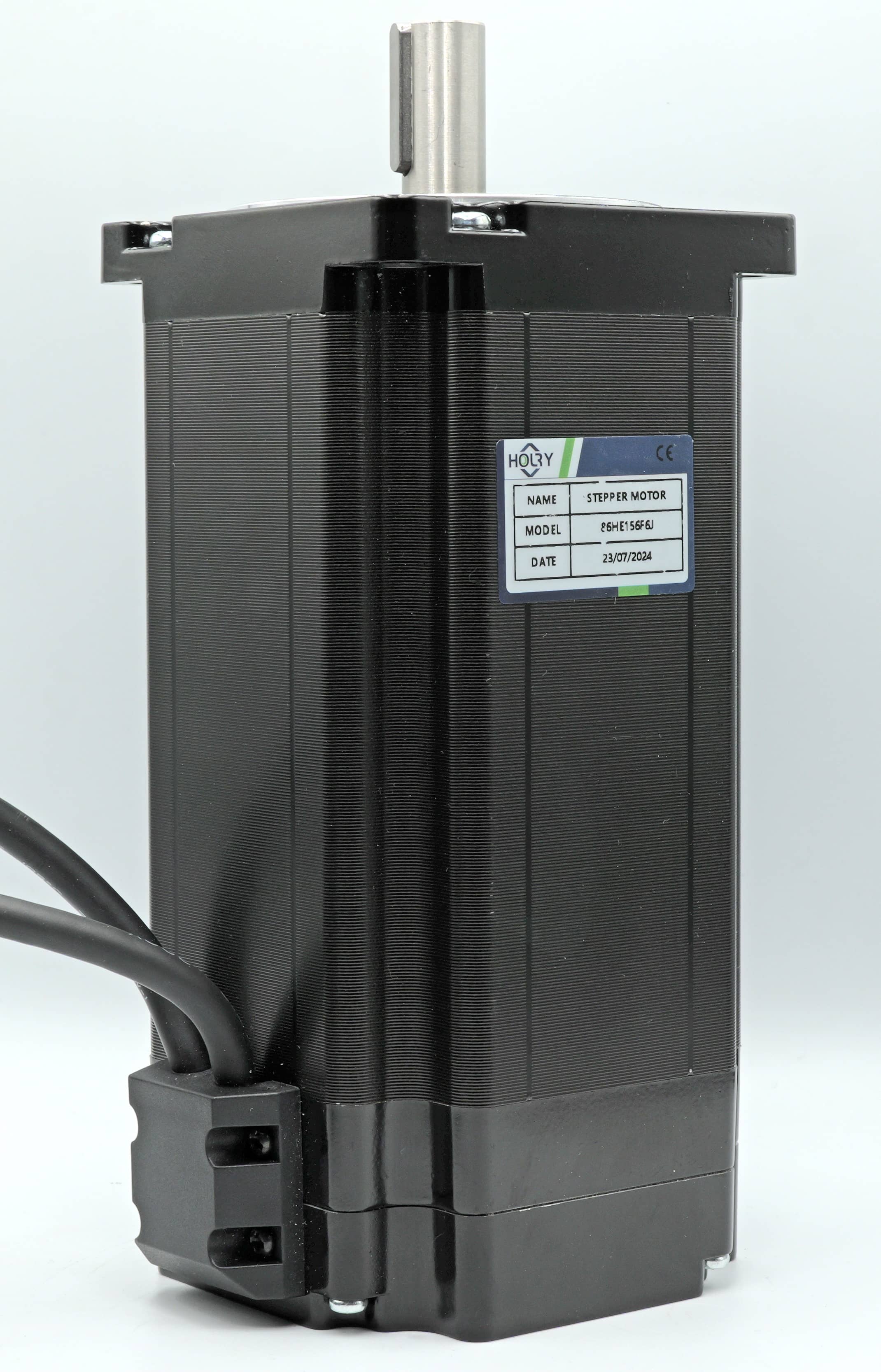

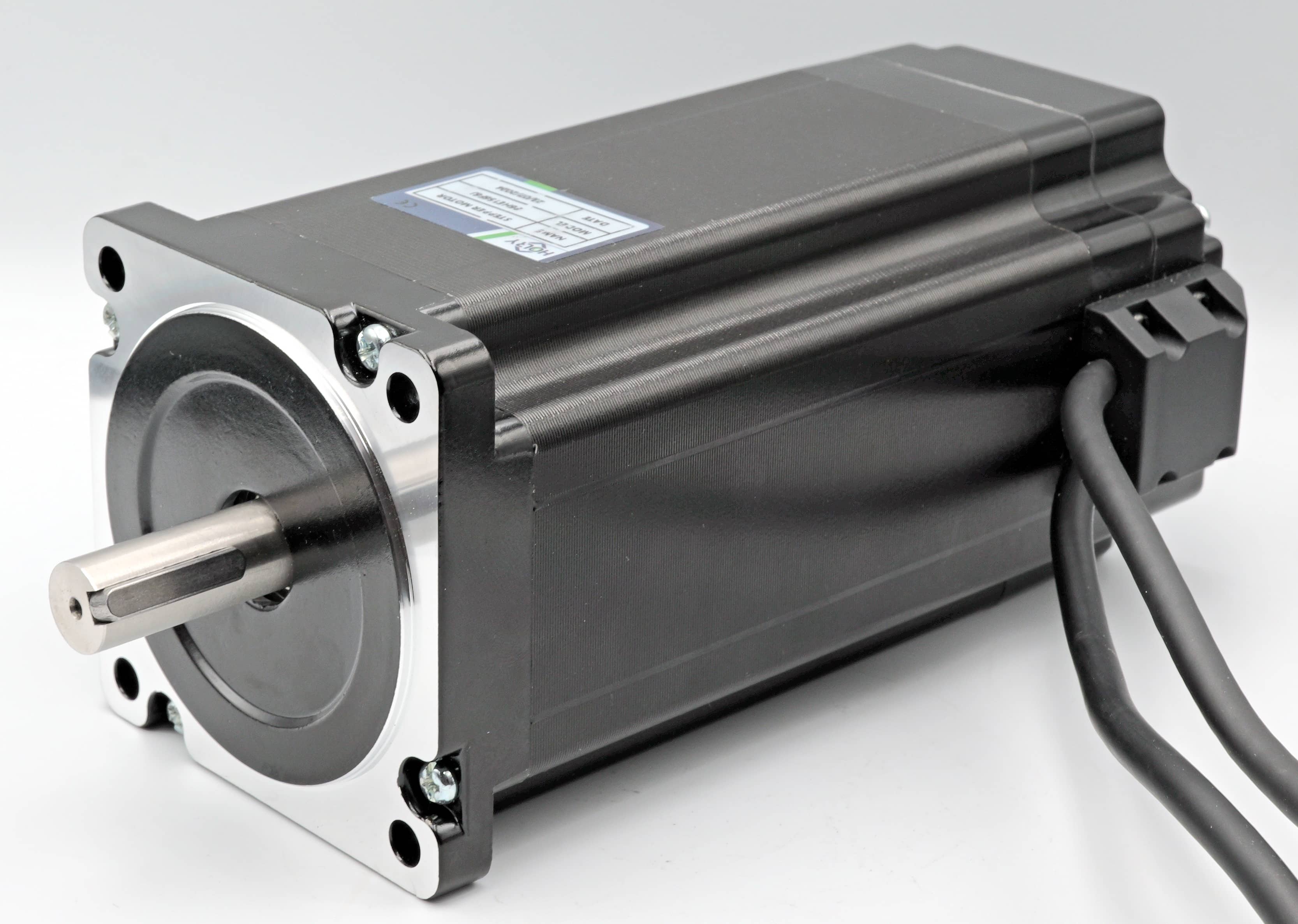

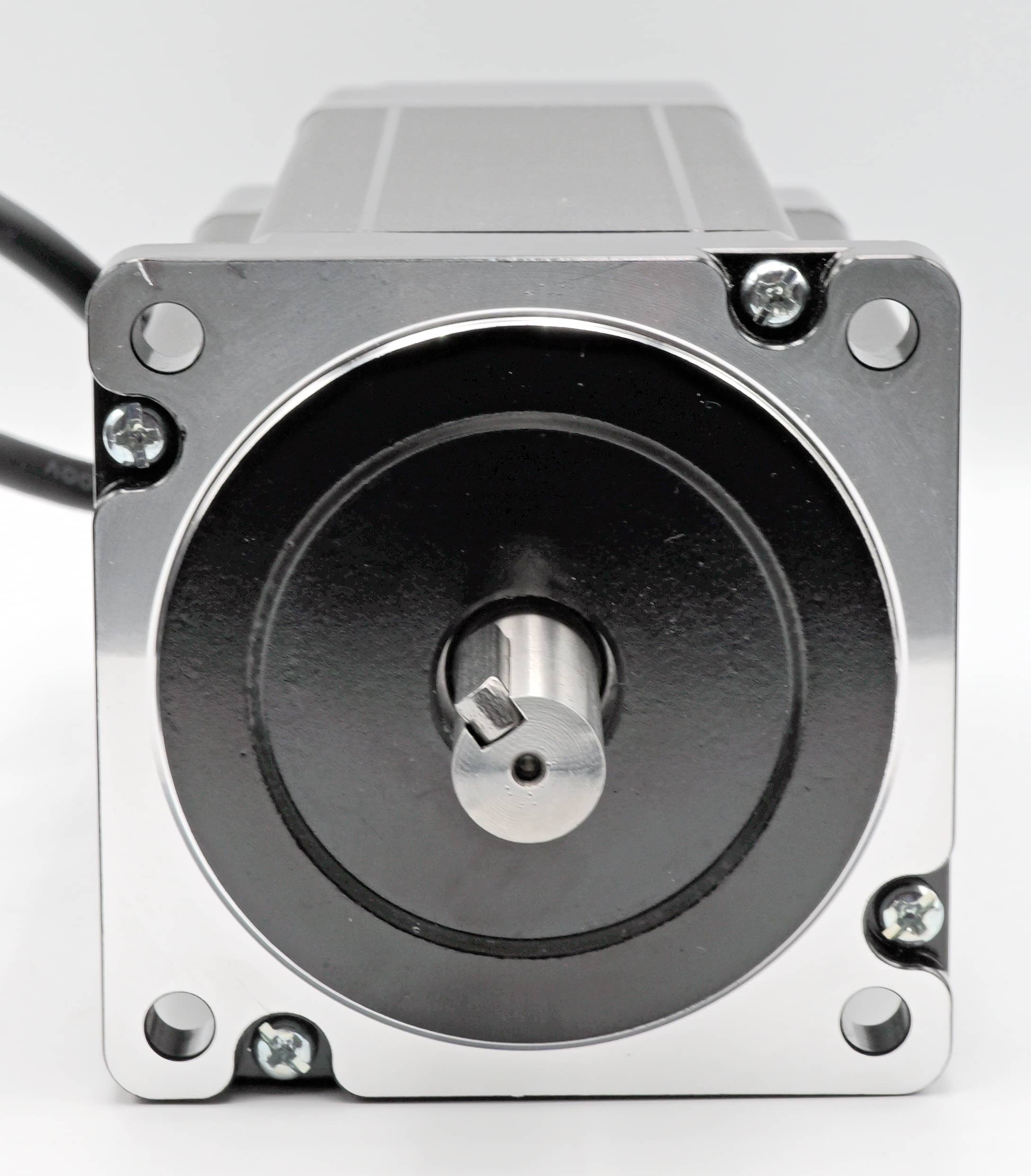

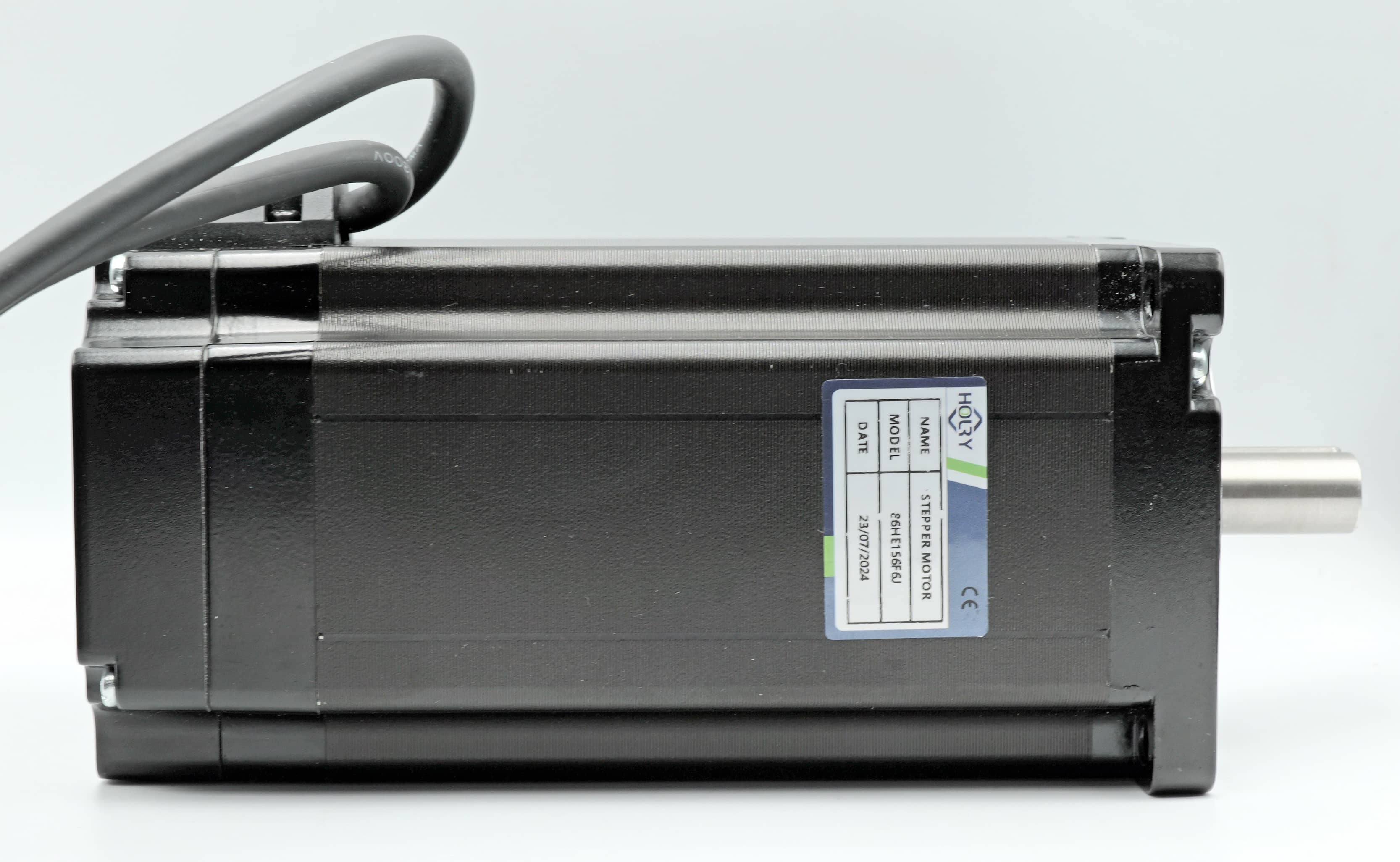

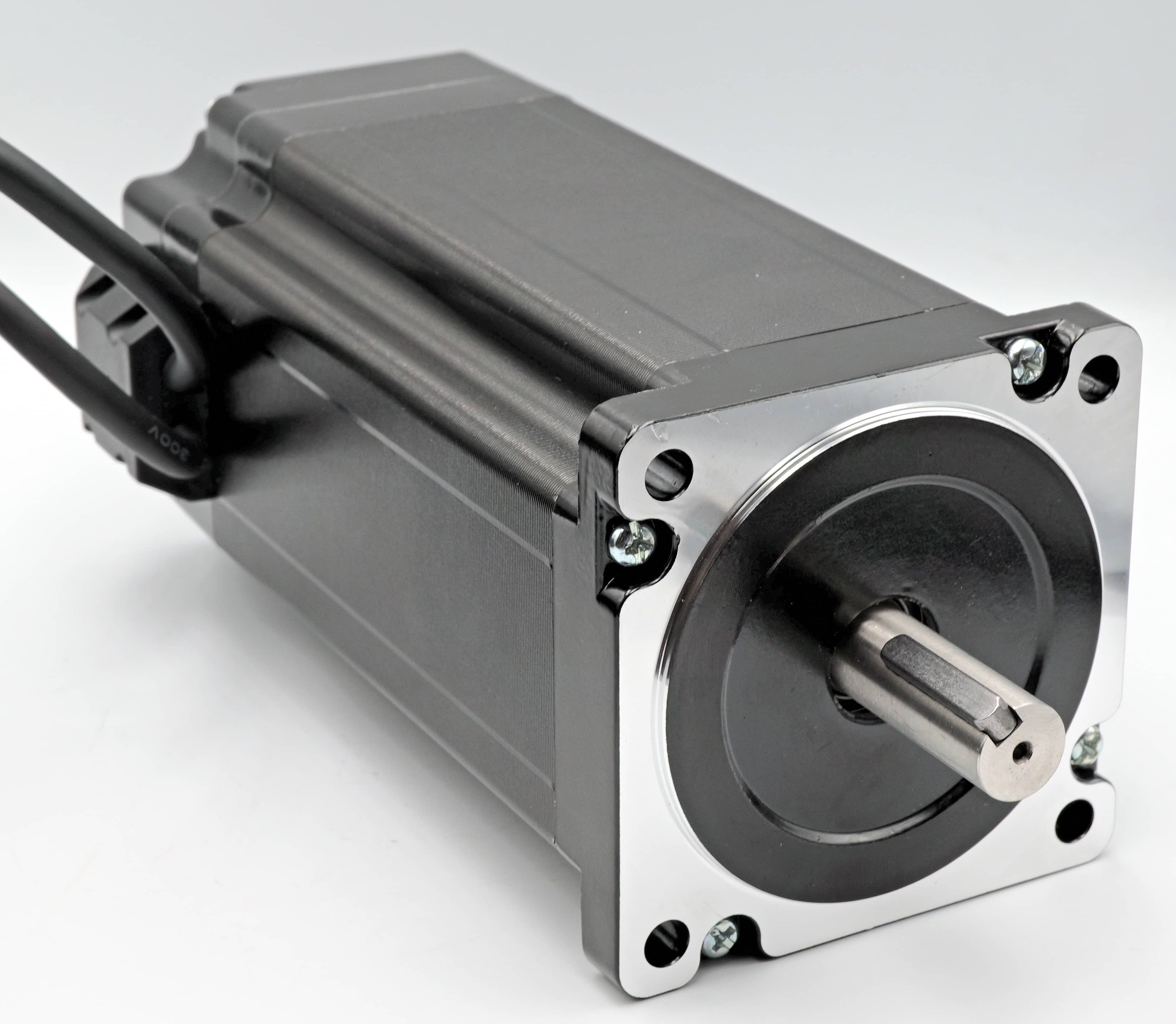

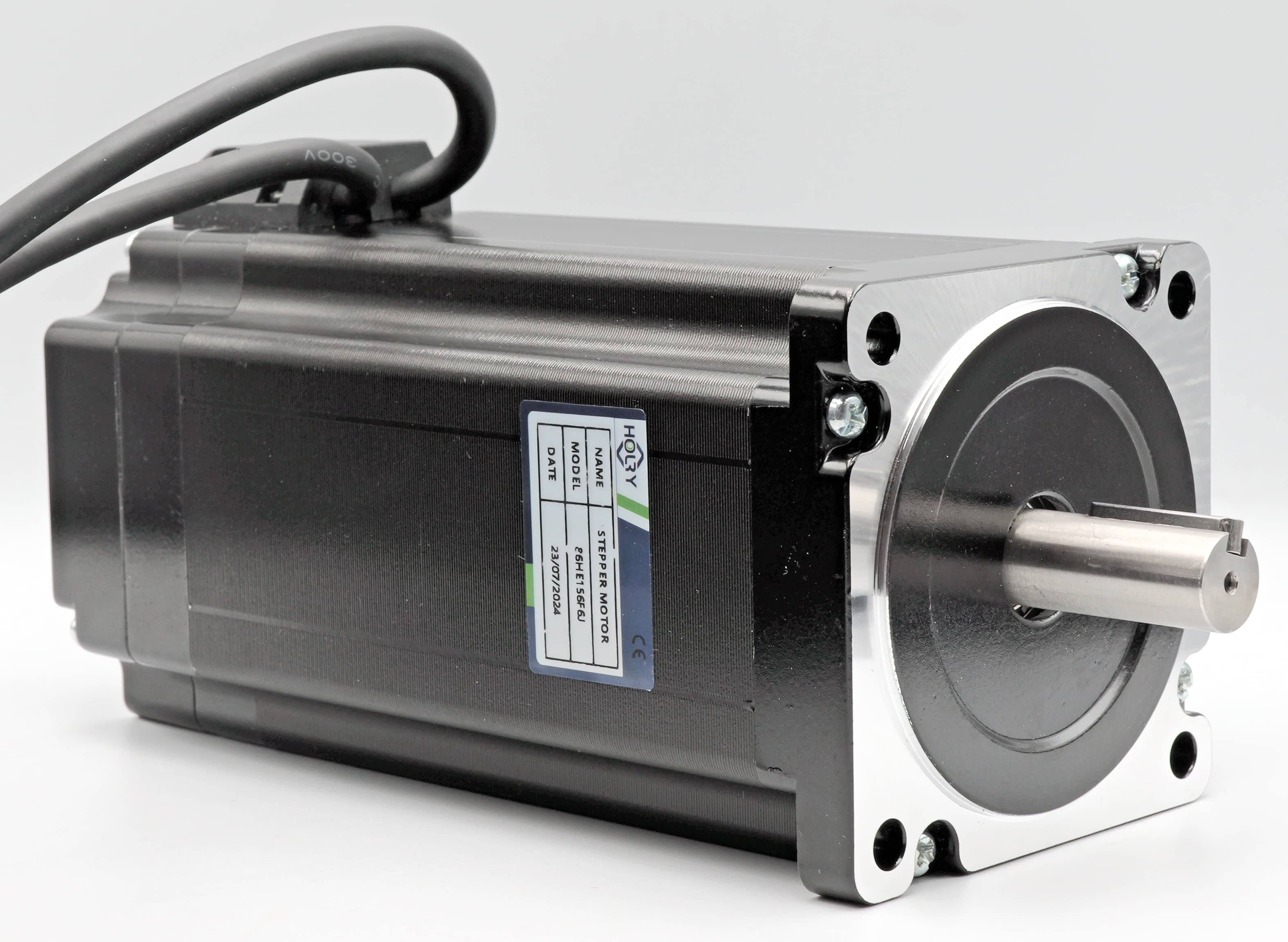

Silnik serwo-krokowy 86BYG150 12Nm
+ sterownik DL2206H

Zestaw składa się z:

1 - Serwo silnika-krokowego NEMA34 1,2 stopnia  z enkoderem o rozdzielczości 1000 impulsów/obrót.
2 - Sterownika serwo-krokowego zasilanego z sieci 230V, z parametrami programowanymi w MENU.

•
      silnik: 86BYG150 12Nm

•     sterownik: DL2206H

•     zestaw do maszyn sterowanych numerycznie (CNC)

•     zastosowanie enkodera (zamknięta pętla) eliminuje problem gubienia kroków

•     zasilanie wysokim napięciem bezpośrednio z sieci 230V, umożliwia uzyskanie wyższych obrotów, i wzrost dynamiki silnika

•     kąt kroku 1.2st  (300kroków/obrót) - daje bardziej  płynny i gładki ruch, pozwala też uzyskać większą dokładność

• rozmiar NEMA34 (86x86mm)
• zasilanie 230V
• ilość faz - 3
• krok - 1.2stopnia
• ilość kroków 300
• prąd 6A
• moment obrotowy 12Nm
• enkoder 1000ppr
• waga 8kg
• wał fi 14mm
• długość wału - 30mm
• długość silnika 175mm
• długość przewodów 500cm

1.  masa        - biały
2. +5V           - czerwony
3. A+             - czarny
4. A-              -niebieski
5. B+             -żółty
6. B-              -zielony

1. U      - czerwony
2. W     - czarny
3. V      - zielony

Sterownik Step-Servo DL2206H – opis produktu

Opis produktu

DL2206H to nowoczesny cyfrowy sterownik typu step-servo, zaprojektowany do precyzycznego sterowania hybrydowymi silnikami krokowymi 3-fazowymi serii 86, 110 oraz 130. Wykorzystuje zaawansowaną technologię sterowania wektorowego, co zapewnia wysoką dynamikę, stabilność pracy oraz płynny ruch nawet przy niskich prędkościach.

Sterownik idealnie sprawdza się w wymagających aplikacjach automatyki przemysłowej, oferując szeroki zakres konfiguracji oraz intuicyjną obsługę dzięki wbudowanemu wyświetlaczowi LED i czterem klawiszom funkcyjnym.

Możliwości i funkcje sterownika

• Technologia wektorowa (Vector Servo Control) – wysoka precyzja pozycjonowania i płynna praca bez drgań.

• 32-bitowy procesor DSP – szybka i stabilna obróbka sygnałów, większa dokładność kontroli.

• 16 ustawień mikrokroku – rozdzielczość do 51 200 kroków na obrót, idealna do precyzyjnych aplikacji.

• Szeroki zakres prądu sterowania: 0,4–8,0 A/fazę – możliwość dopasowania do różnych silników.

• Elektroniczne przełożenie (Electronic Gear Ratio) – łatwa konfiguracja kroków wejściowych do ruchu wyjściowego.

• Dwa tryby pracy:

  • Pozycjonowanie (Position Mode)

  • Sterowanie prędkością (Speed Mode)

• Optoizolowane wejścia i wyjścia – większa odporność na zakłócenia przemysłowe.

• Błyskawiczna odpowiedź – częstotliwość do 200 kpps.

• Wbudowane zabezpieczenia:

  • przeciwprzeciążeniowe

  • przeciwprzepięciowe

  • przeciwprądowe

  • przed przegrzaniem

  • przed nadmierną prędkością

  • przed błędem pozycji (position deviation)

Zastosowania

Sterownik DL2206H sprawdzi się w:

• obrabiarkach CNC

• maszynach pakujących

• cięciu i grawerowaniu laserowym

• automatyce przemysłowej i laboratoryjnej

• systemach pozycjonowania liniowego

• maszynach montażowych i pick-and-place

• drukarkach przemysłowych i urządzeniach pomiarowych

• mechanizmach wymagających cichej, płynnej pracy i wysokiej dokładności

Parametry techniczne
