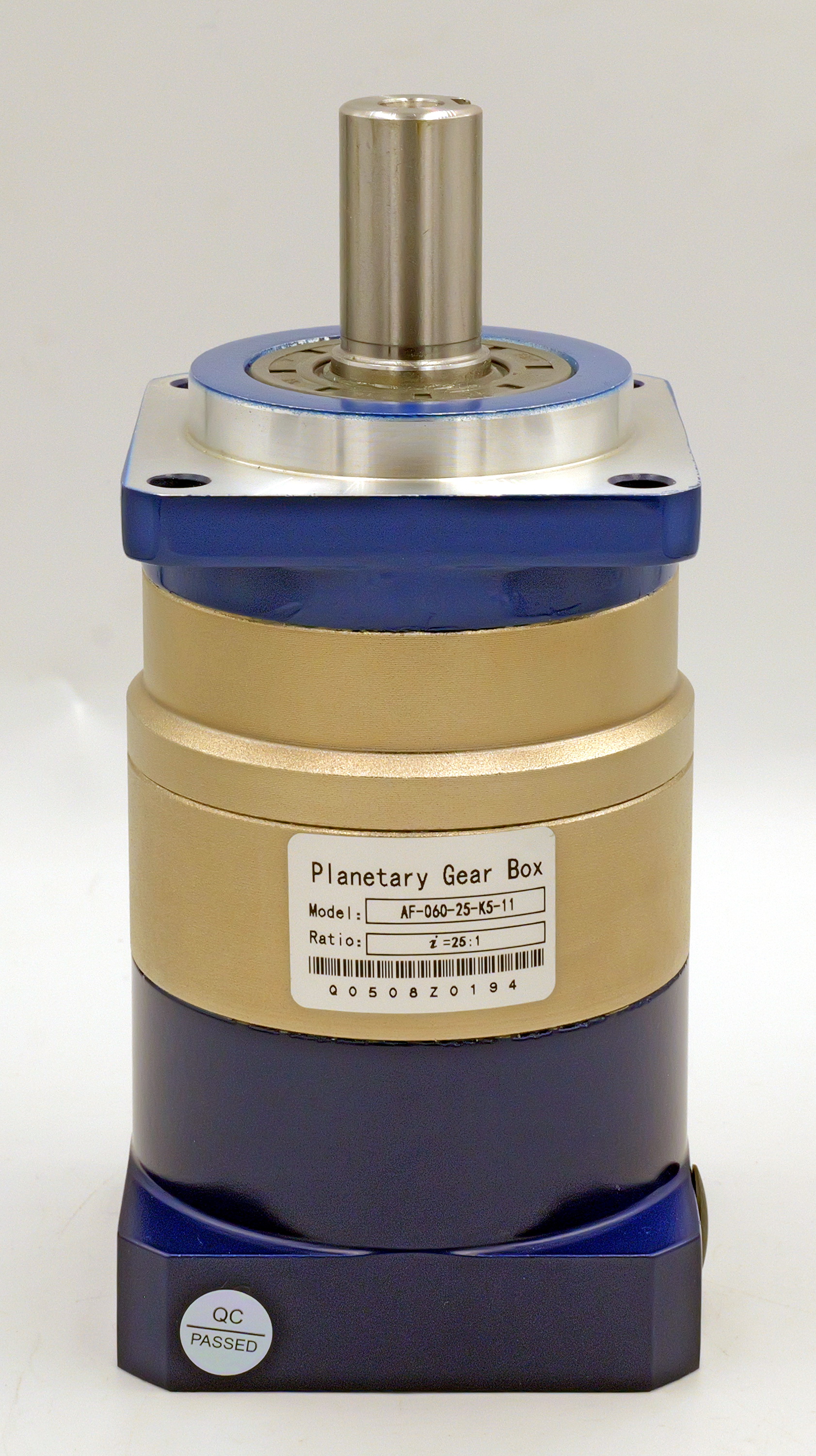

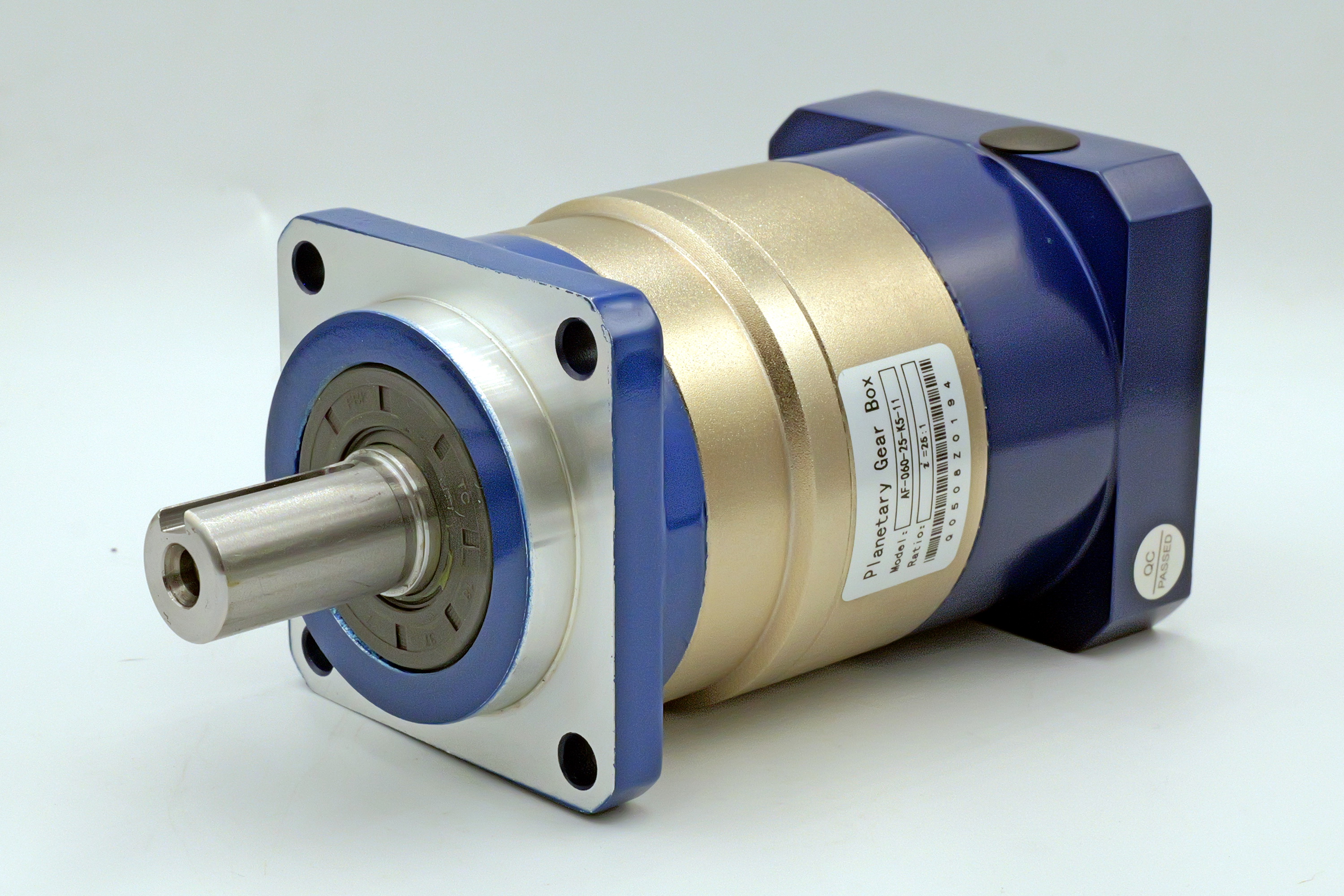

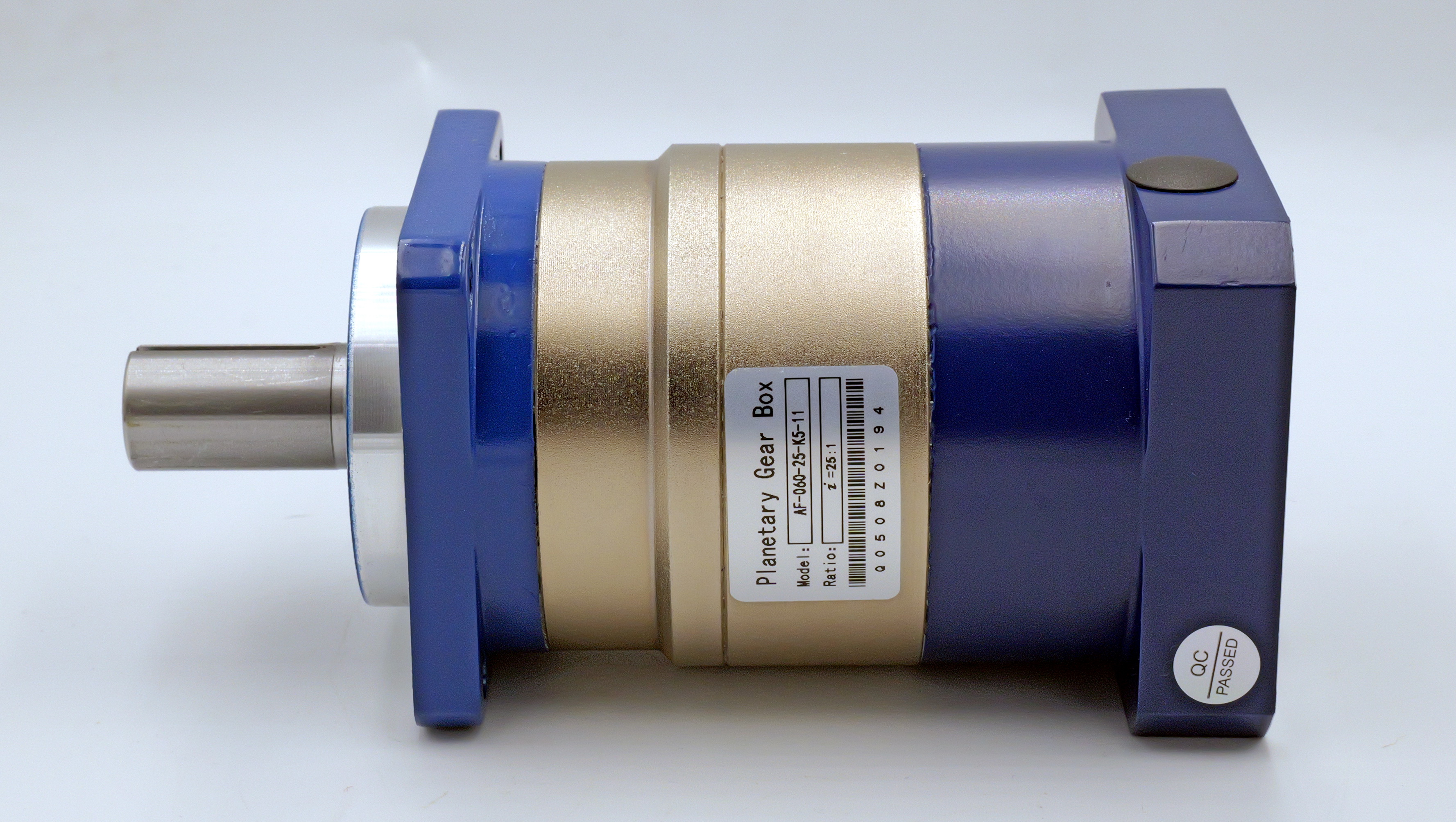

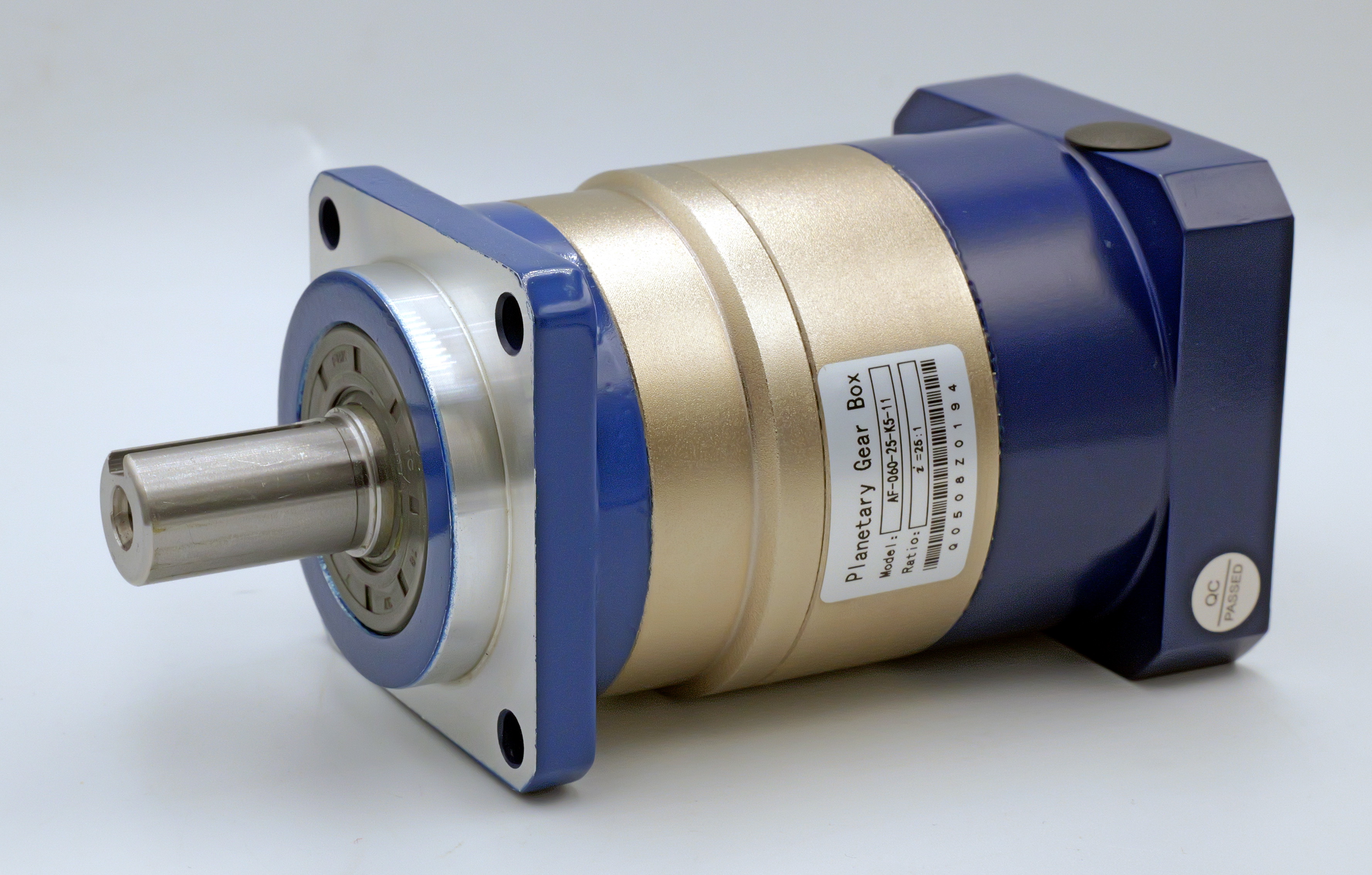

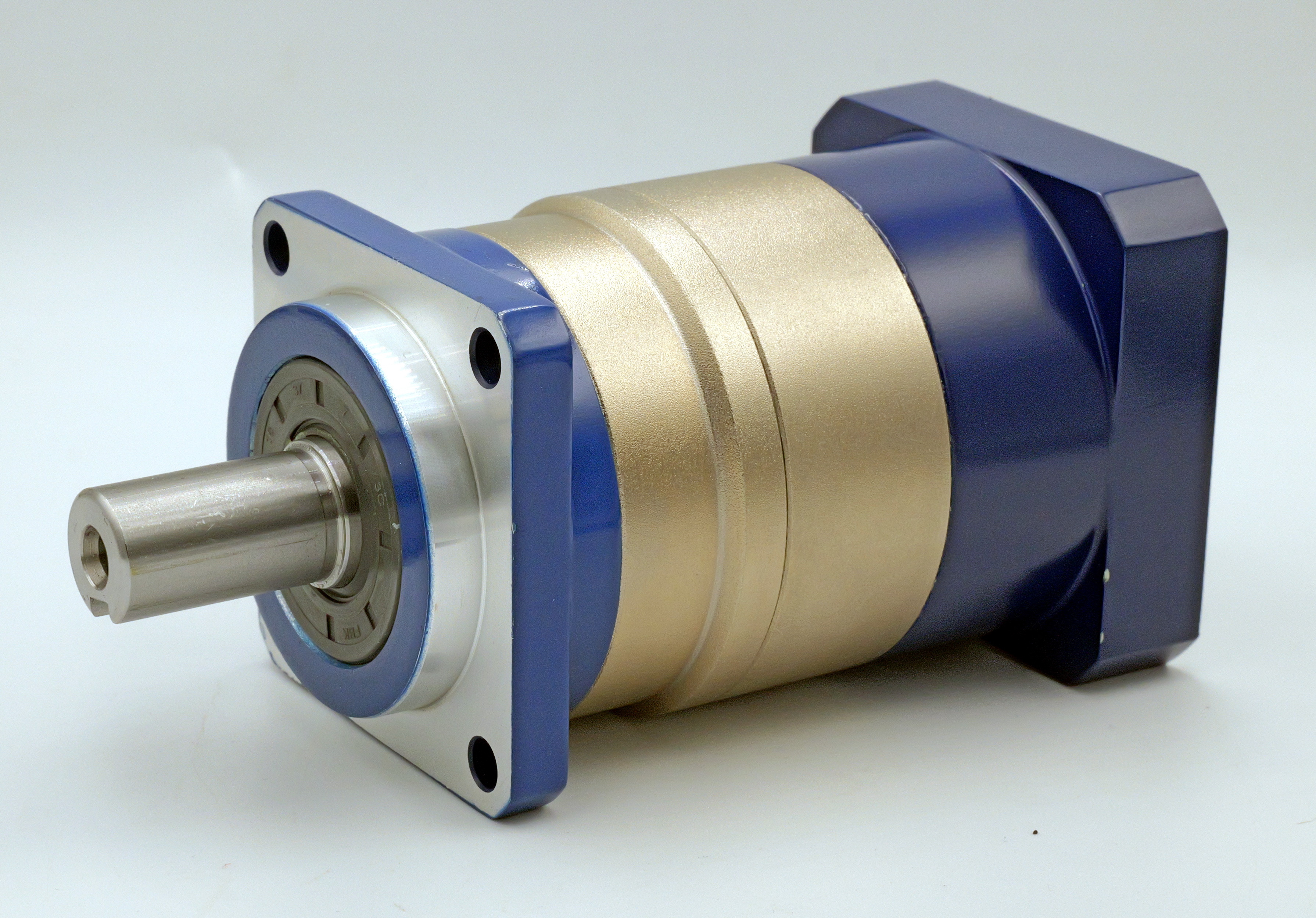

Precyzyjna przekładnia planetarna
AF060-25 – przełożenie i=25

AF060-25 to kompaktowa, precyzyjna przekładnia planetarna z przekładnią zębatą o zębach skośnych (helical gear), przeznaczona do współpracy z serwonapędami, silnikami BLDC, silnikami krokowymi oraz innymi napędami wymagającymi wysokiej precyzji przenoszenia momentu.

Konstrukcja serii AF została opracowana z myślą o zastosowaniach wymagających niskiego luzu, wysokiej sztywności skrętnej, dużej trwałości oraz płynnej i cichej pracy. Zastosowanie kół zębatych o zębach skośnych, obróbki cieplnej oraz modyfikacji profilu zębów pozwala uzyskać wysoką nośność i ograniczyć poziom hałasu.

Model AF060-25 posiada przełożenie 25:1 i należy do wersji dwustopniowej (Double). Według danych katalogowych znamionowy moment wyjściowy wynosi 44 Nm, przy znamionowej prędkości wejściowej 3000 obr./min. Maksymalna dopuszczalna prędkość wejściowa wynosi 6000 obr./min.

Najważniejsze zalety

• precyzyjna przekładnia planetarna o zwartej konstrukcji,
• zęby skośne zapewniające płynną i cichą pracę,
• wysoka sztywność skrętna,
• niski luz kątowy,
• integralny wał wyjściowy oraz podparcie łożyskowe,
• koła zębate poddawane obróbce cieplnej,
• modyfikowany profil uzębienia zwiększający zdolność przenoszenia obciążenia,
• wysoka sprawność,
• możliwość pracy z dużymi prędkościami obrotowymi,
• stopień ochrony IP65,
• smarowanie syntetycznym smarem,
• konstrukcja odpowiednia do zastosowań automatyki i robotyki.

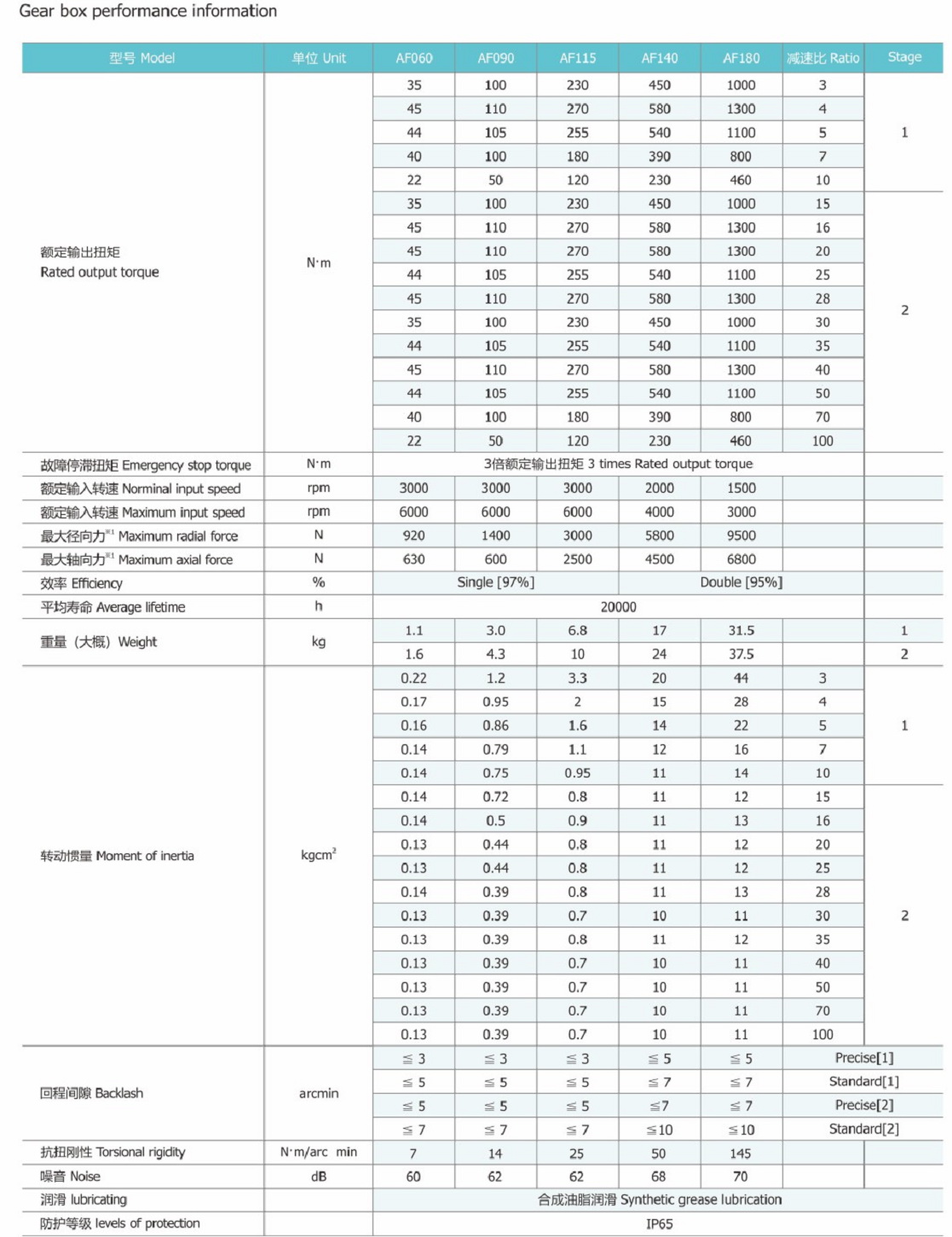

Dane techniczne AF060-25

Prędkość wyjściowa

Przy przełożeniu i = 25 prędkość wyjściowa jest 25 razy mniejsza od prędkości wejściowej.

Przy znamionowych 3000 obr./min na wejściu:

3000 / 25 = 120 obr./min

czyli:

Wartości prędkości wyjściowej są wartościami obliczeniowymi wynikającymi z przełożenia 25:1.

Moment i moc

Znamionowy moment wyjściowy przekładni wynosi 44 Nm. Awaryjny moment zatrzymania określony przez producenta wynosi 3 × moment znamionowy, czyli:

44 Nm × 3 = 132 Nm

Przy 44 Nm i około 120 obr./min moc mechaniczna na wyjściu wynosi obliczeniowo około 553 W.

Należy jednak pamiętać, że 553 W nie jest deklarowaną przez producenta maksymalną mocą silnika. Jest to wartość wynikająca z przeliczenia znamionowego momentu przekładni i prędkości wyjściowej. Dobór silnika powinien uwzględniać rzeczywisty cykl pracy, przeciążenia, temperaturę, bezwładność napędzanego układu oraz wymagany zapas bezpieczeństwa.

Konstrukcja i precyzja pracy

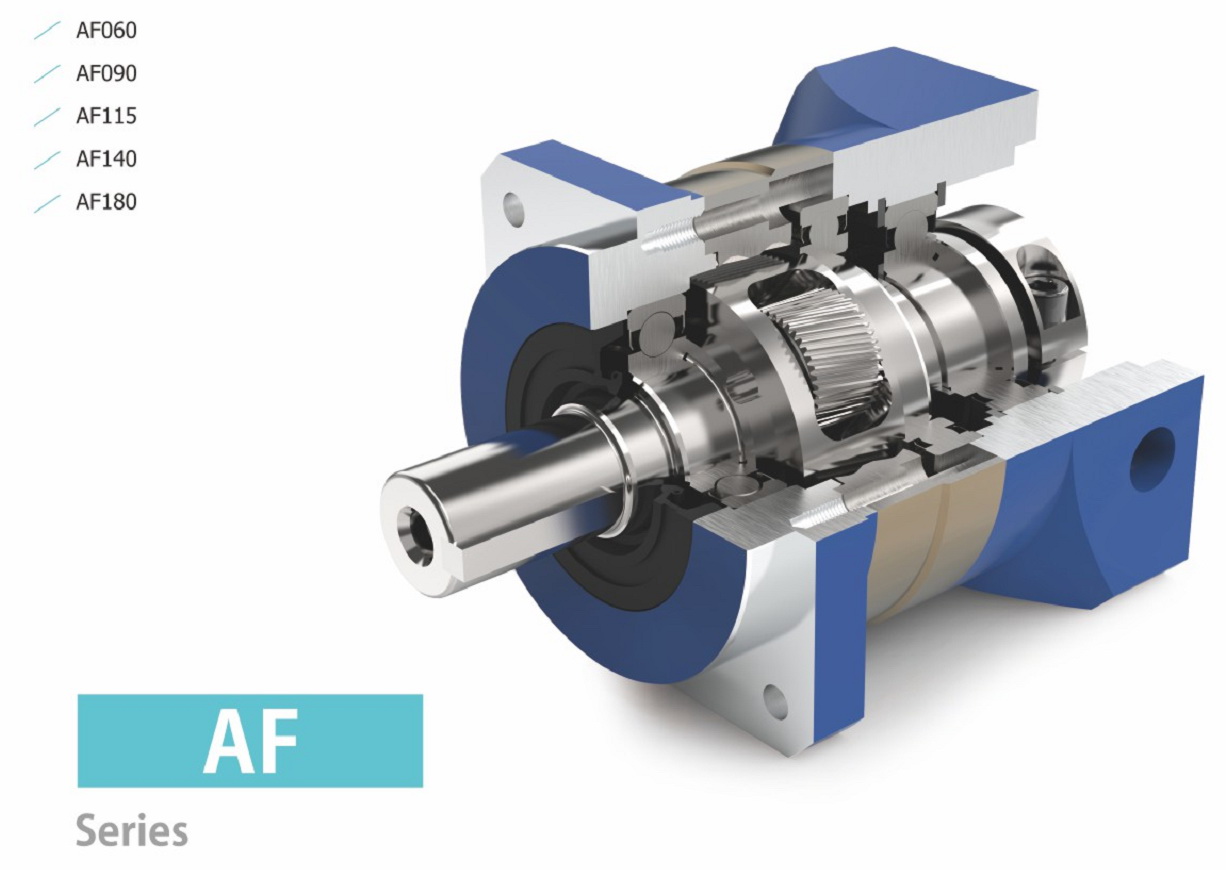

Przekładnia AF wykorzystuje zębate koła o uzębieniu skośnym, których konstrukcja sprzyja płynnemu zazębianiu oraz ograniczeniu hałasu podczas pracy. Producent wskazuje również na zastosowanie nawęglania i hartowania oraz modyfikację profilu zębów w celu zwiększenia zdolności przenoszenia obciążenia.

Istotnym elementem konstrukcji jest zintegrowany wał wyjściowy oraz podparcie łożyskowe obu końców przekładni planetarnej, co zwiększa sztywność i wytrzymałość całego układu.

Katalog podaje dla serii AF kilka klas wykonania luzu. Dla wielostopniowej konstrukcji AF wartości zależą od klasy dokładności i wynoszą odpowiednio do ≤5 arcmin dla wersji Precision oraz ≤7 arcmin dla wersji Standard.

Zastosowanie

AF060-25 może być stosowana wszędzie tam, gdzie wymagane jest połączenie:

• wysokiego momentu obrotowego,
• redukcji wysokiej prędkości silnika,
• niewielkich wymiarów,
• wysokiej sztywności,
• ograniczonego luzu,
• płynnej pracy,
• wysokiej trwałości.

Typowe zastosowania obejmują automatyzację przemysłową, robotykę, maszyny CNC, pozycjonery, stoły obrotowe, układy liniowe, manipulatory, maszyny pakujące oraz precyzyjne mechanizmy napędowe.

Kompatybilność z silnikami

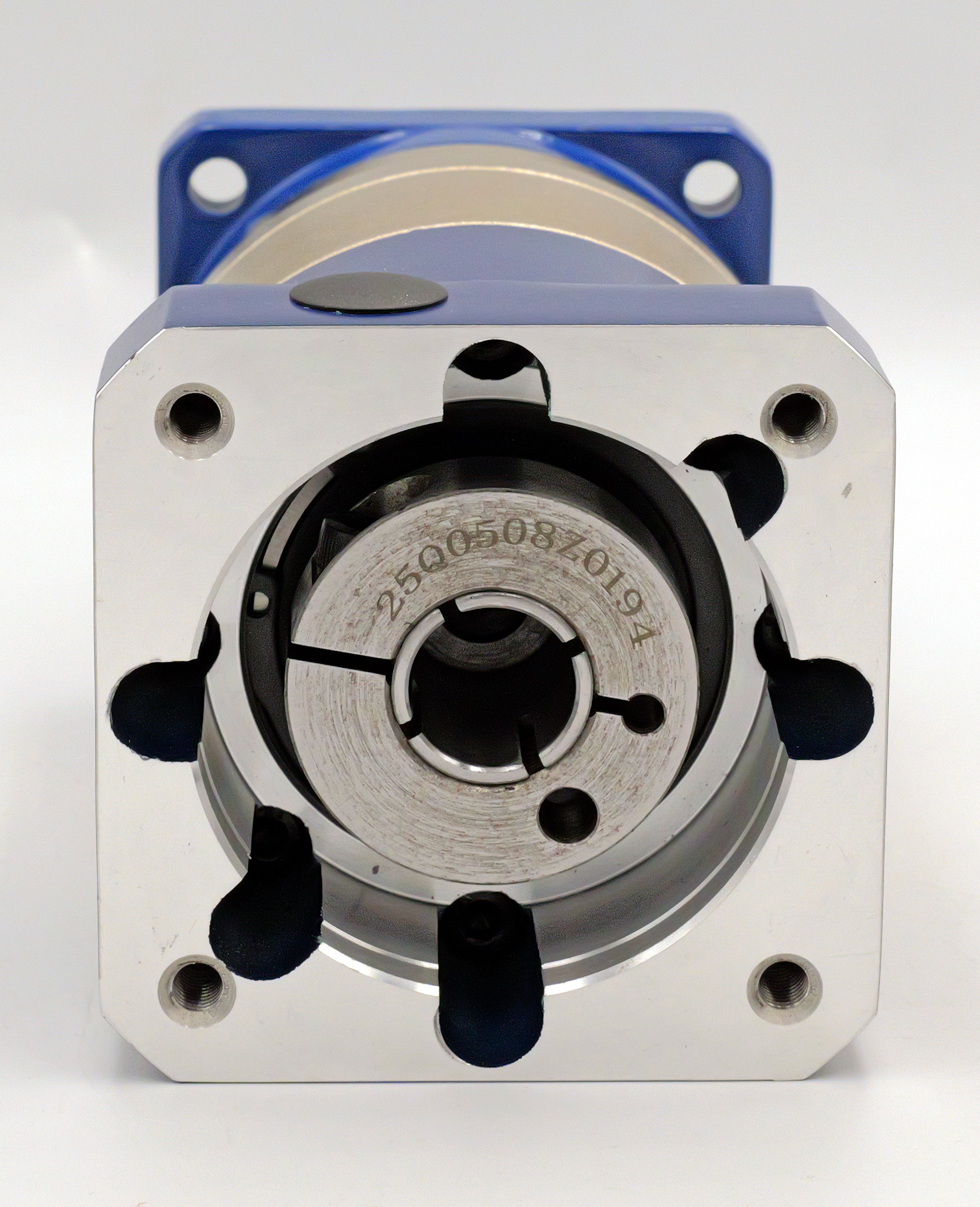

Dzięki konstrukcji przeznaczonej do współpracy z różnymi napędami przekładnia AF060-25 może być stosowana jako reduktor dla silników serwo, BLDC, krokowych oraz innych silników elektrycznych, pod warunkiem właściwego doboru kołnierza/adaptacji wejściowej i parametrów napędu.

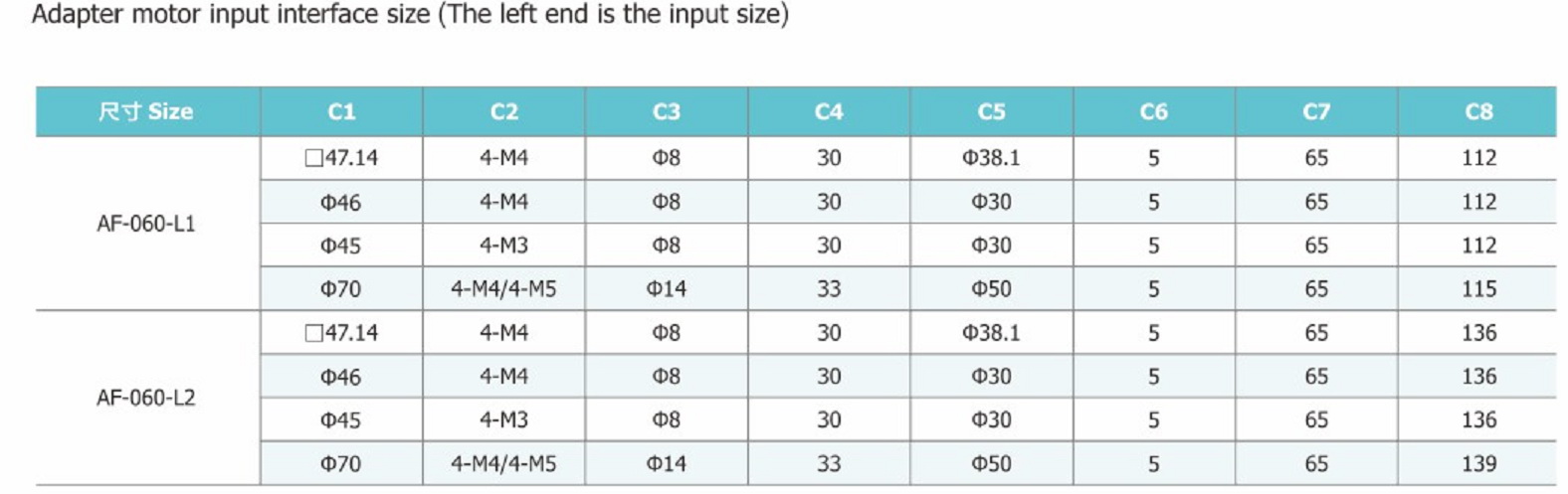

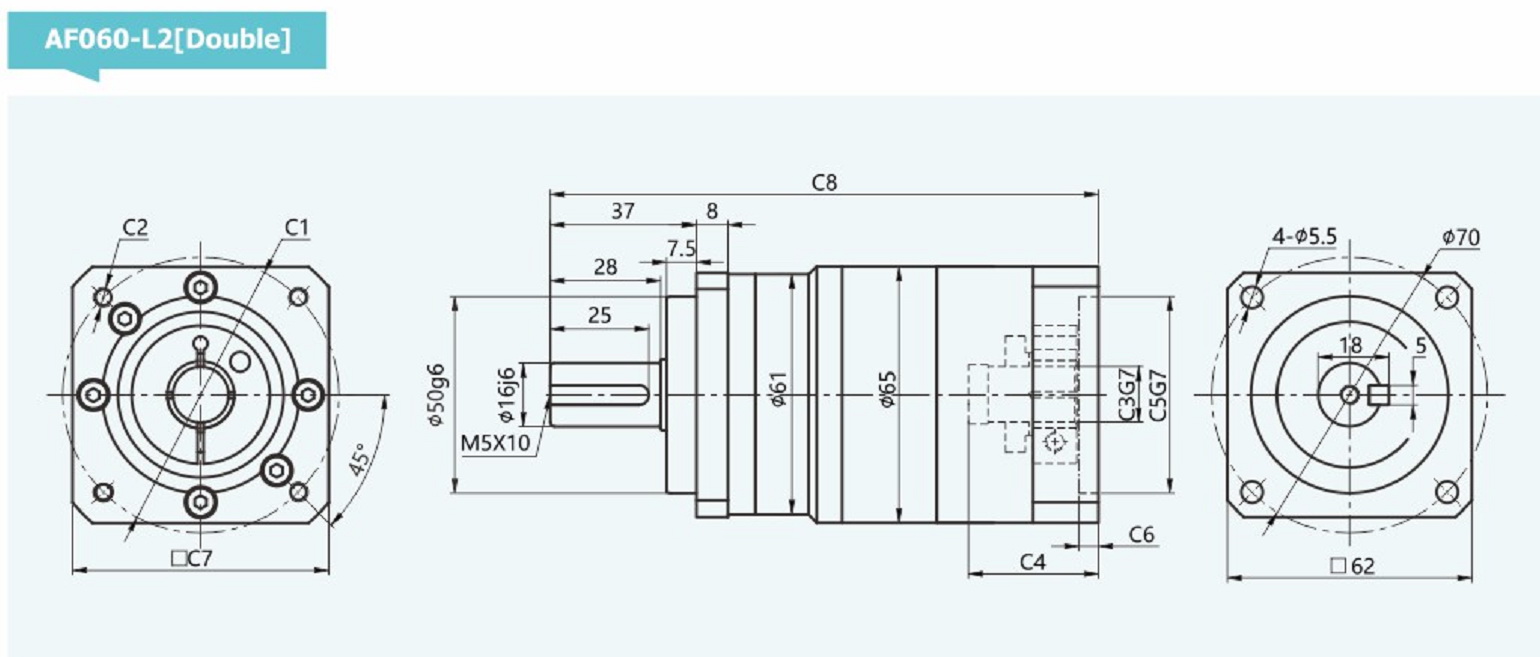

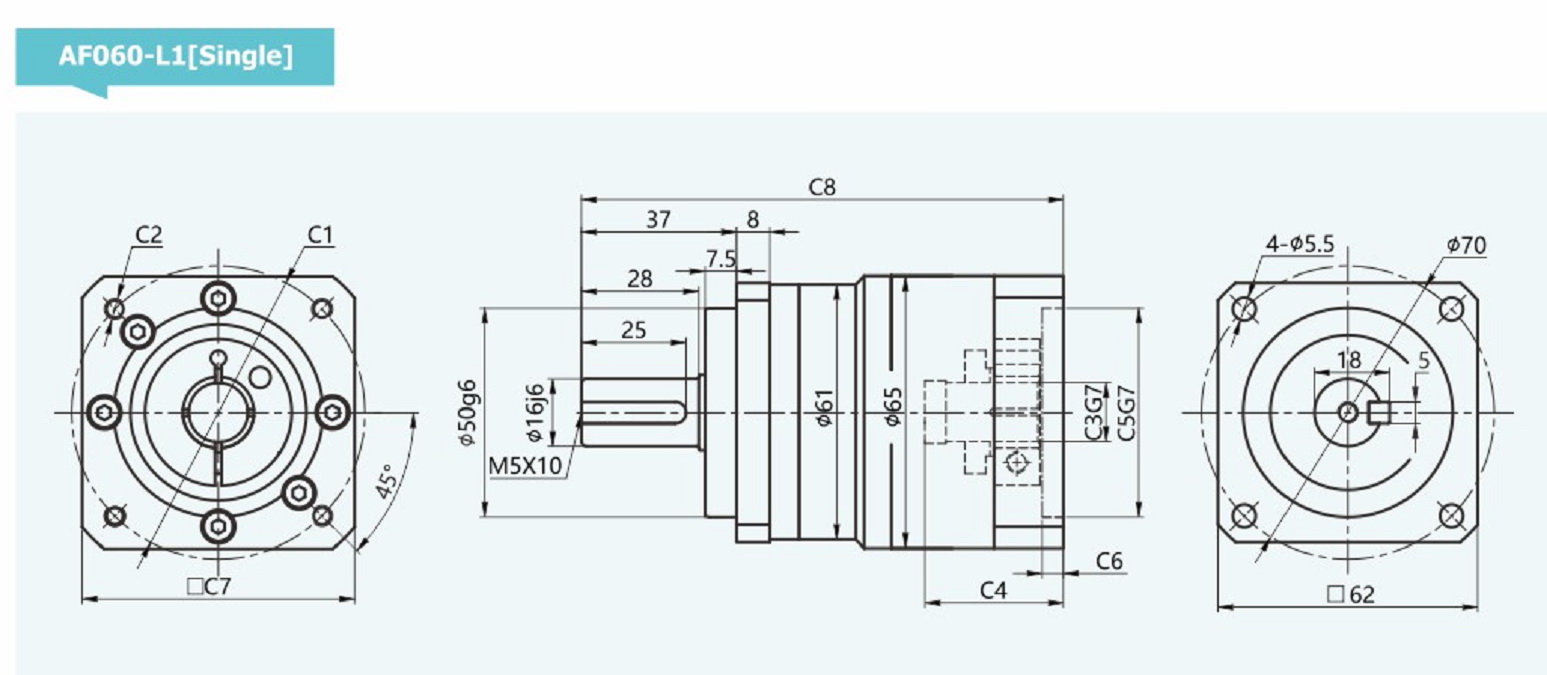

Dla AF060 katalog przewiduje różne warianty interfejsu silnika. Rysunki wymiarowe pokazują wykonania AF060-L1 [Single] oraz AF060-L2 [Double] oraz kilka wariantów wymiarowych interfejsu wejściowego.

Podsumowanie

AF060-25 to kompaktowa, precyzyjna przekładnia planetarna o przełożeniu 25:1, wyposażona w przekładnię zębatą o zębach skośnych. Dzięki znamionowemu momentowi wyjściowemu 44 Nm, prędkości wejściowej do 6000 obr./min, sprawności 95% oraz niskiej masie 1,6 kg stanowi rozwiązanie przeznaczone do precyzyjnych i dynamicznych układów napędowych.

Najważniejsze parametry:
przełożenie 25:1 | moment 44 Nm | prędkość wejściowa 3000 obr./min znamionowo / 6000 obr./min maks. | sprawność 95% | luz Precision ≤5 arcmin | sztywność 7 Nm/arcmin | IP65 | masa 1,6 kg.

W zestawie:

• przekładnia w oryginalnym opakowaniu
• klin
• zaślepki
• śrubki

Rysunek i wymiary przekładni
